单层钢烟囱结构施工CAD图纸（总共2张图纸）
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
建筑地下层数：0层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：25年
-
建筑设计结构形式：混合结构
-
特种结构：烟囱
-
参考图纸：2张
-
设计年代：近代
附件详情
该项目为45米钢烟囱，采用混凝土基础，地基承载特征值Fak=160kpa。包括下部混凝土结构设计和上部钢烟囱结构两张图纸。

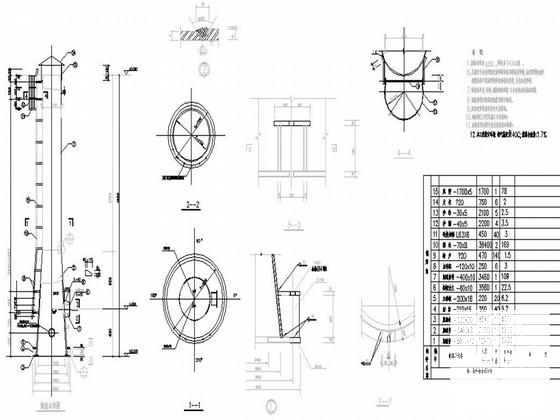

上部钢烟囱结构

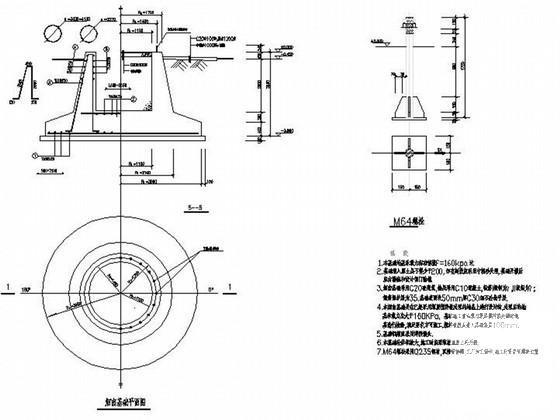

混凝土结构基础图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
烟囱施工图纸 - 1 -
烟囱施工图纸 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.13 MB
- 收藏次数：0
-
文件名称：
附件-995878508985575787955.zip
烟囱施工图纸下载
