20米网壳结构设计CAD施工图纸（总共4张施工图纸）
- 建筑类别：其他
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：桁架,网壳
- 基础形式 ：独立基础
- 抗震设防烈度：8度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：4张
- 设计年代：近代
附件详情
20米网壳结构结构图 部分说明：本钢结构设计安全等级为二级，屋盖结构体系采用3d3s8.0软件进行力学分析，檩条均是按连续梁进行设计的，在部分反弯点处作为伸缩节点，释放温度应力，节点基本上采用钢管直接焊接连接
该资料包含：钢管桁架
结构设计说明
，立平面布置图，预埋件
平面布置图
，杆件布置图
共4张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

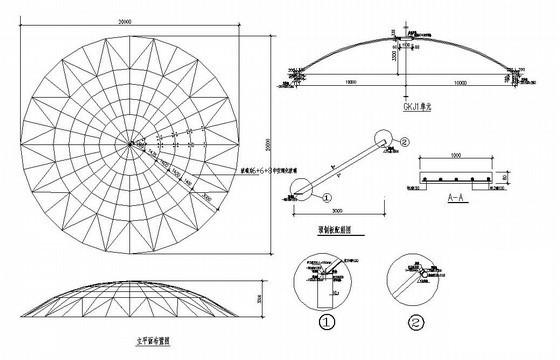

网壳结构施工图 - 1 -

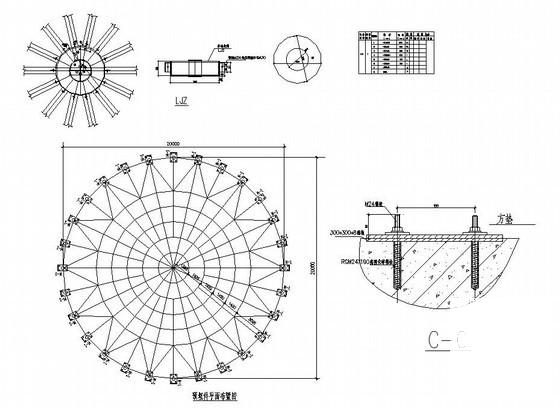

网壳结构施工图 - 2 -

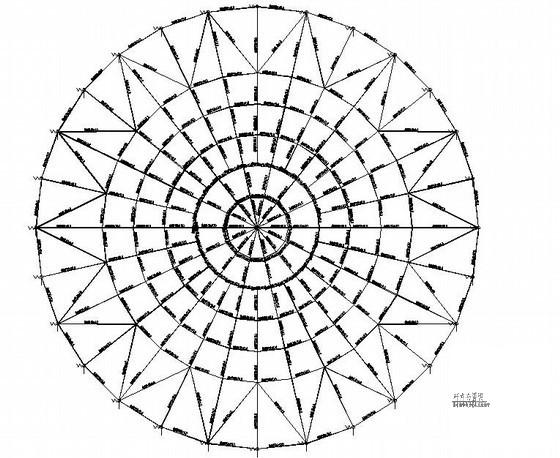

网壳结构施工图 - 3 -
