20米网壳结构设计CAD施工图纸(dwg)(8度抗震)(独立基础)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：桁架,网壳
• 基础形式 ：独立基础
• 抗震设防烈度：8度抗震
• 风压：0.60kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：4张
• 设计年代：近代

附件详情

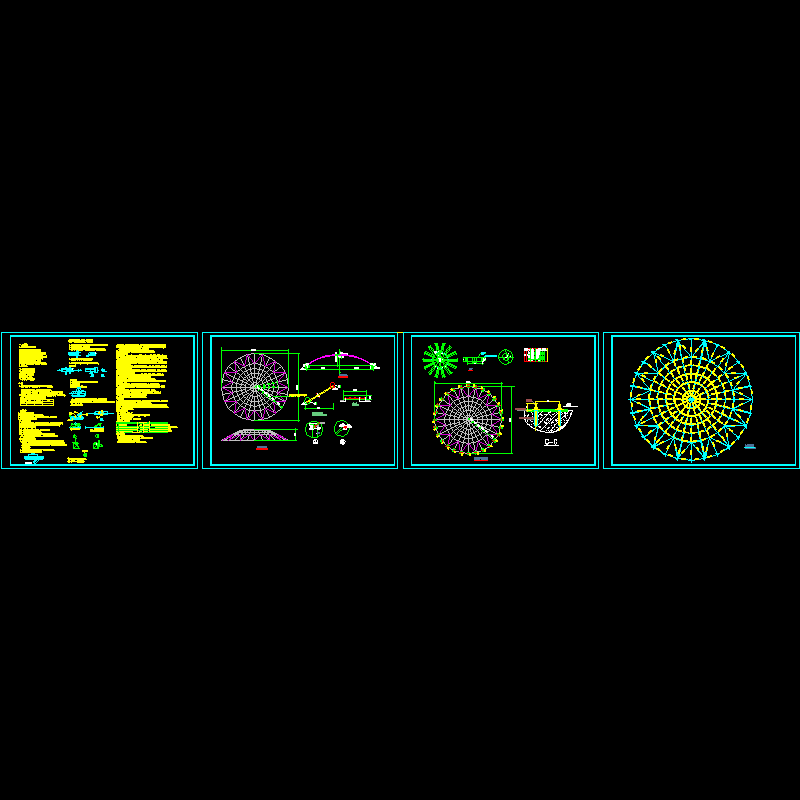

20米网壳结构结构图 部分说明：本钢结构设计安全等级为二级，屋盖结构体系采用3d3s8.0软件进行力学分析，檩条均是按连续梁进行设计的，在部分反弯点处作为伸缩节点，释放温度应力，节点基本上采用钢管直接焊接连接
该资料包含：钢管桁架结构设计说明，立平面布置图，预埋件 平面布置图 ，杆件布置图
共4张图纸。
