一份19.6米跨双层网壳结构CAD施工图纸（7度抗震）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网壳
• 结构安全等级：二级
• 结构最大跨度：19.6m
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：12张

附件详情

该项目是19.6米跨双层网壳项目，设计使用年限50年，抗震设防烈度为7度，0.10g，抗震等级四级。

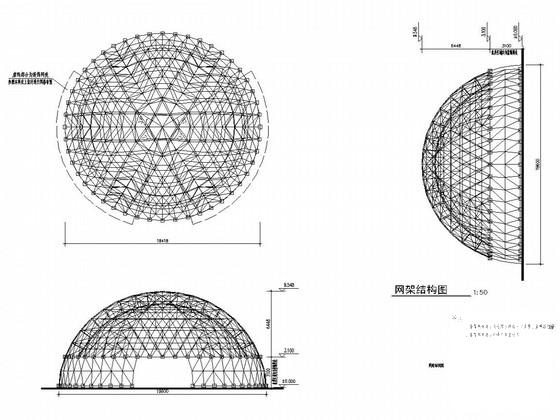

包括：网壳设计与施工说明，设计总说明，框架立面图，锚栓 平面布置图 ，网壳腹杆安装图，结构平面图，网架结构图，+2.700结构平面图，支座平面图，网壳下弦安装图，网壳上弦安装图，网架明细表等共计12张图。

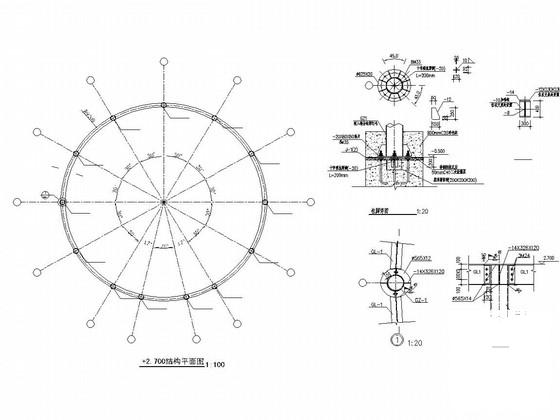

结构平面图

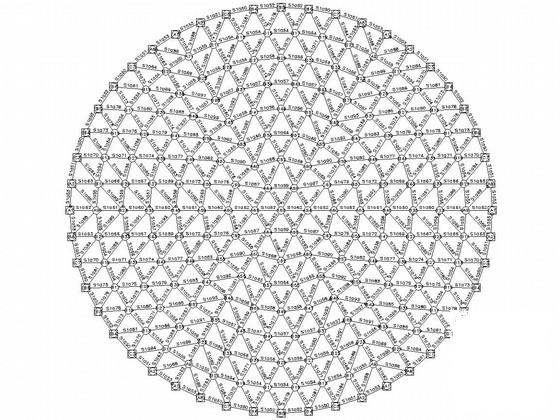

网壳上弦安装图

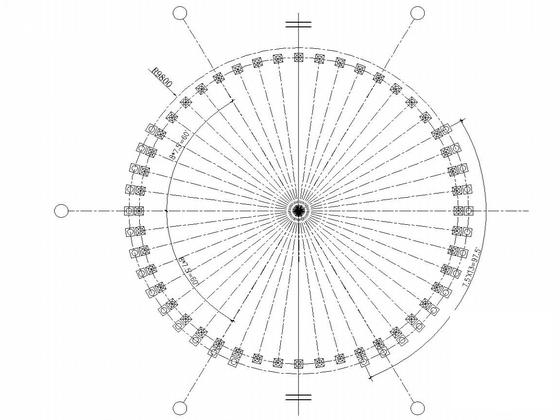

支座平面图

锚栓平面布置图

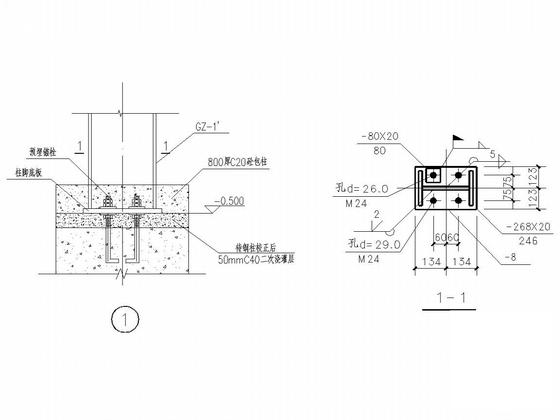

构造详图

网壳腹杆安装图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
