一份大学人行天桥dwg格式CAD施工方案图纸设计(钢筋混凝土)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、 设计概况 　　 此桥为**大学新旧校区之间架立的人行天桥，这座人行天桥为钢箱梁π式钢架桥，为适应受力需求和满足美观要求，刚架梁的上、下轮廓线均采用二次抛物线型。 　　二、 技术标准 　　 1、设计荷载：人群荷载4kN/m2，。 　　 2、桥 宽：净3.5米 　　 3、桥下净空：机动车道为6米。 　　四、设计要点 　　 1、π式钢架为等截面闭合钢箱梁形式，用16Mn钢板焊接成型，加劲角钢和型钢用A3钢，钢架梁外露面焊接后应涂以银灰色油漆。 　　 2、人行梯道为1：2坡道，梯道均为二跑，平台以下采用25＃钢筋混凝土机构，平台以上为钢结构以减轻自重和便于安装，平台由宽度为60cm的25＃钢筋混凝土墙支撑。 　　 3、主桥基础为桩基础，梯道基础为扩大浅基础。 　　 4、全桥灯柱以及栏杆均采用仿古式构造。 　　共有图纸14张

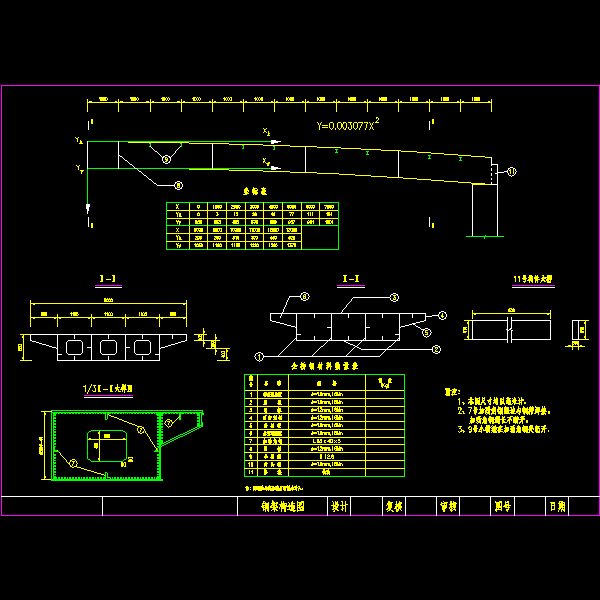

04钢架构造图.dwg

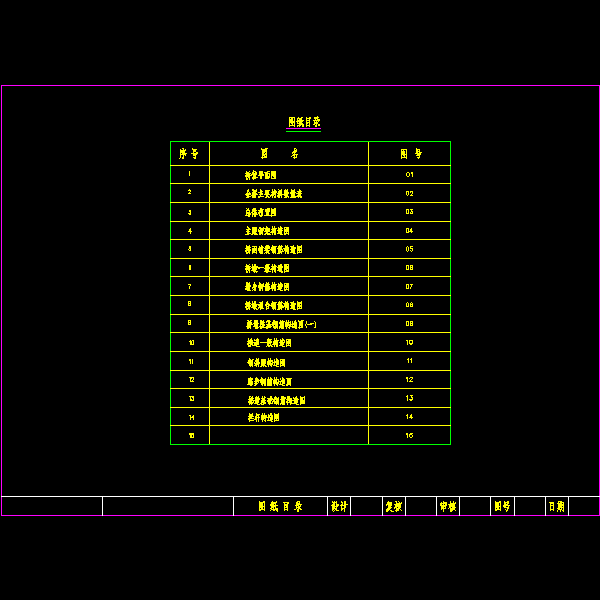

00目录.dwg

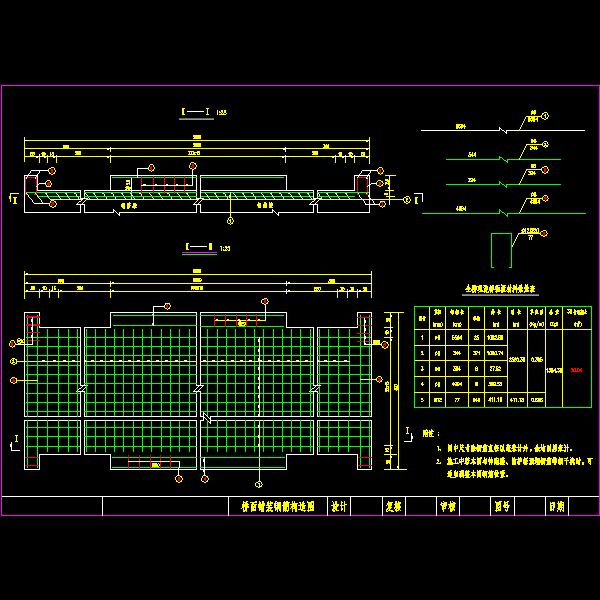

05桥面铺装钢筋构造图.dwg

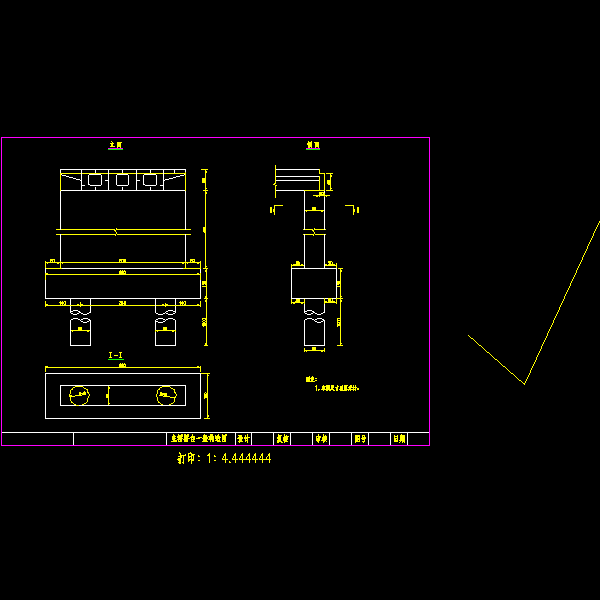

06桥墩一般构造图.dwg

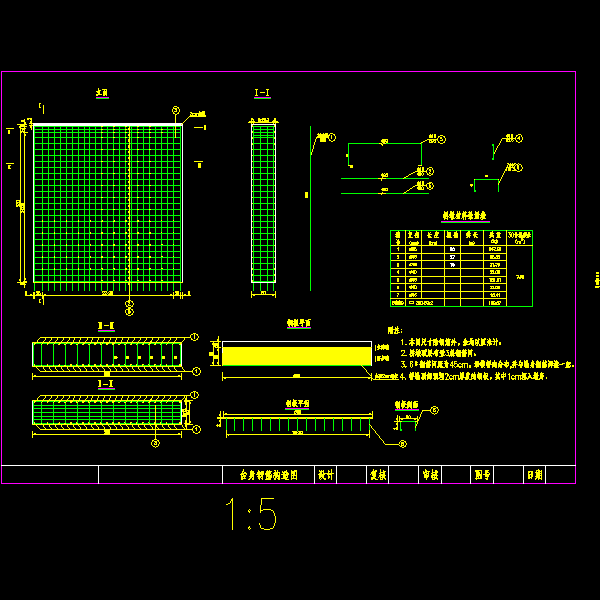

07台身钢筋构造图.dwg

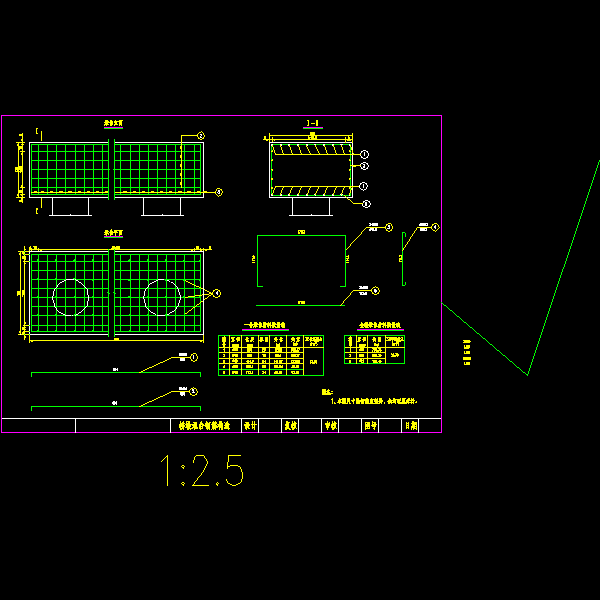

08桥墩承台钢筋构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
