大学园区污水站全套CAD施工图纸(钢筋混凝土结构)(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 类型：污水处理厂
• 设计阶段：施工图设计
• 参考图纸：10-20张

附件详情

• 上海某大学园区污水站全套施工图

附件详情

图中尺寸以mm计,标高以m计。图中鼓风机基础高300mm,设备机房基础高200mm，排风机基础高300mm,池体和基础均为钢筋混凝土结构。所有池壁均需进行防水处理,且池底需有不小于1%的坡度(朝泵坑方向)。

2

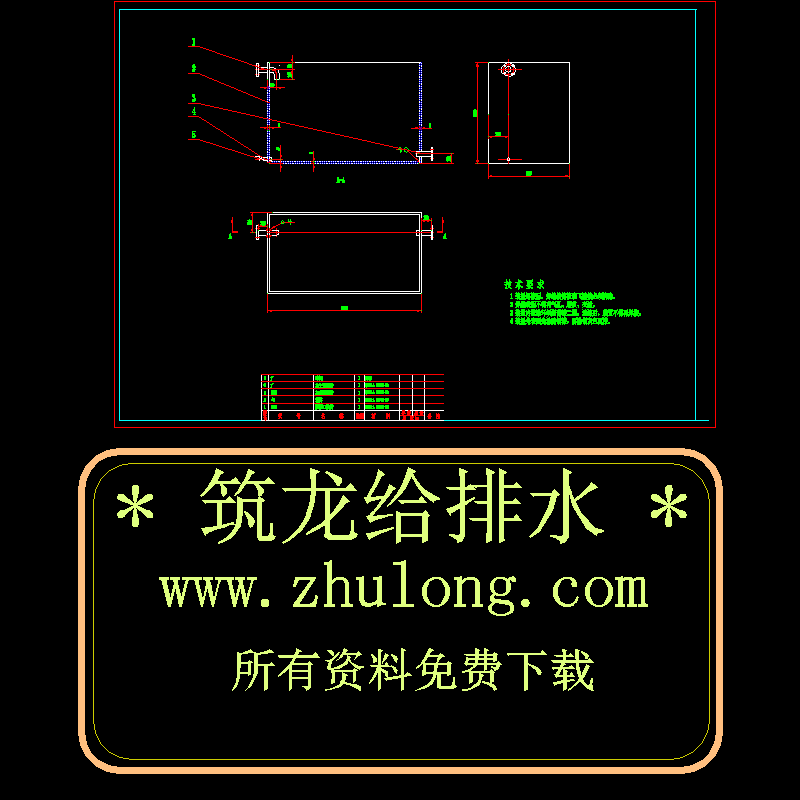

加药箱大样图.dwg

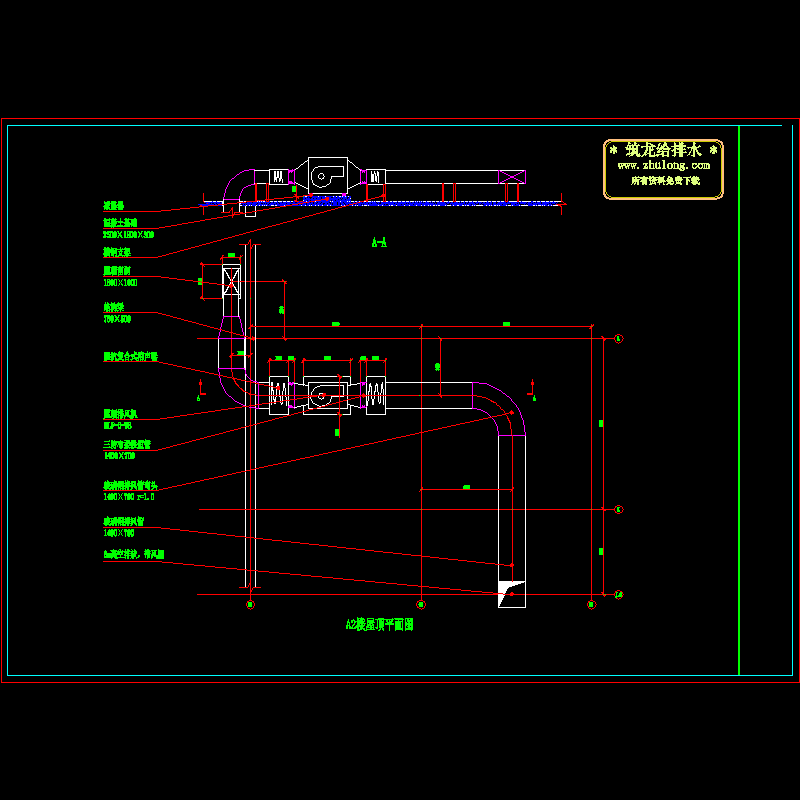

屋顶排风机大样图.dwg

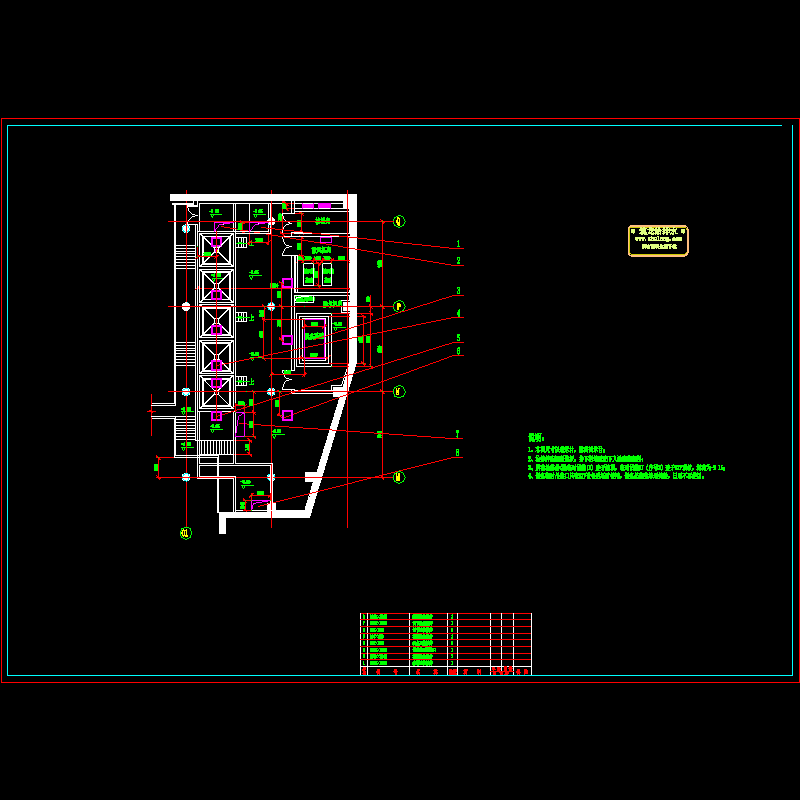

平面布置图.dwg

检修井.dwg

水、电、风分工界面图.dwg

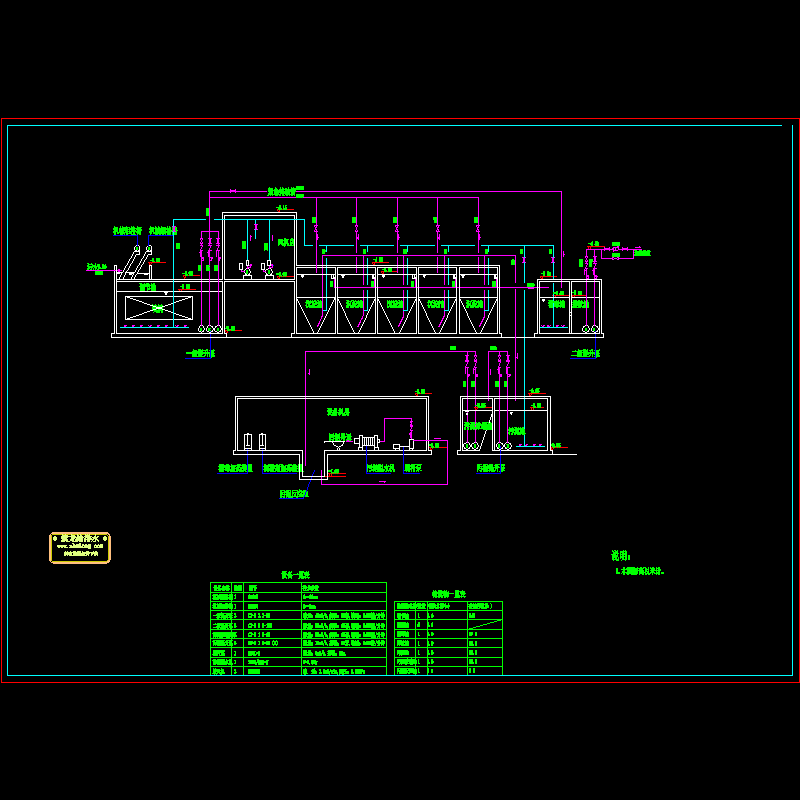

流程图.dwg

穿孔曝气管大样图.dwg

管线布置图1.dwg

管线布置图2.dwg

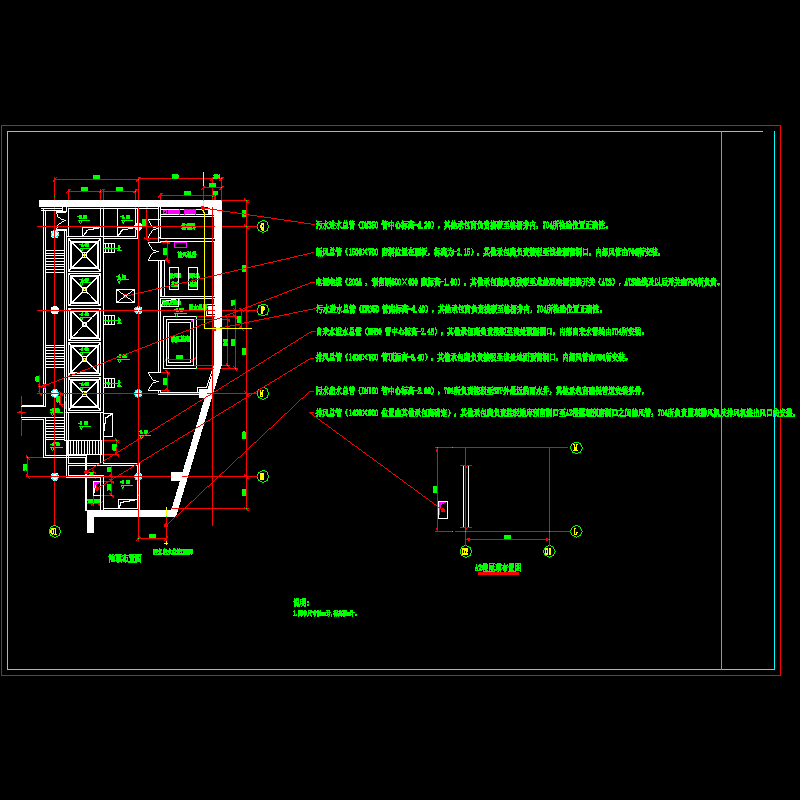

给排水布置图.dwg

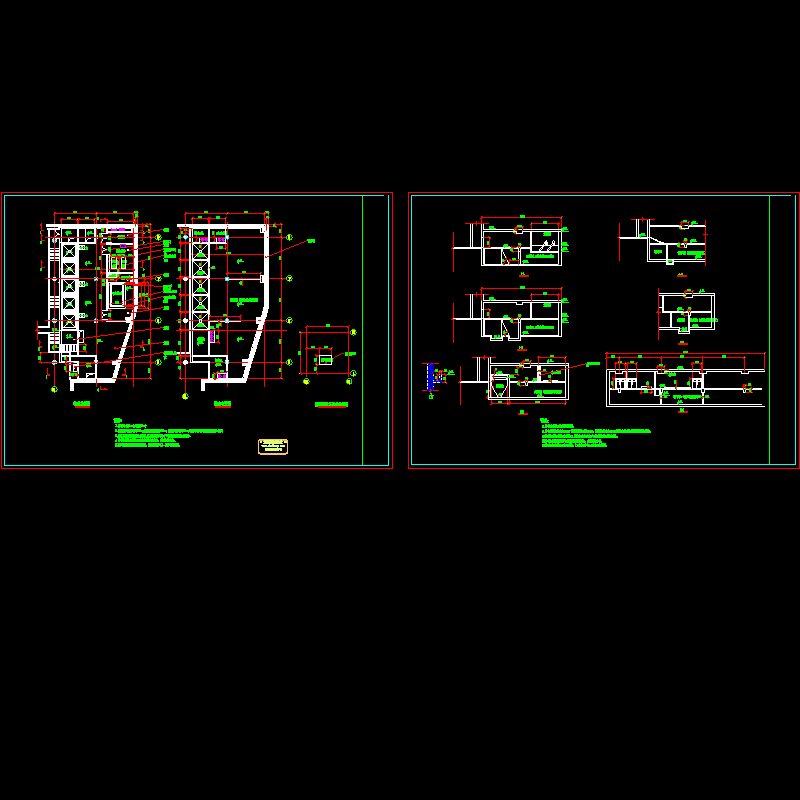

设备布置图.dwg
