一份污水处理站结构CAD施工图纸(沉井式)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：其他结构
• 特种结构：其他结构
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目为混凝土沉井结构，场地地下水的腐蚀性等级为Ⅱ类环境、B类条件。
该资料包含：
结构设计说明 、泵房上部结构平面图、泵房顶板配筋图、梁、柱配筋图、钢筋大样图共10张图纸。

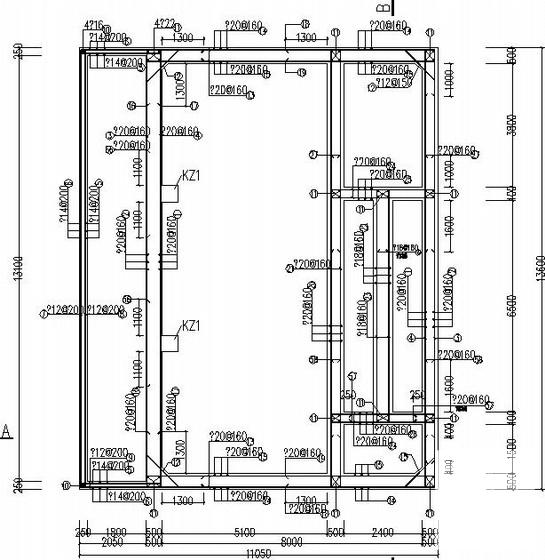

第 1 张图

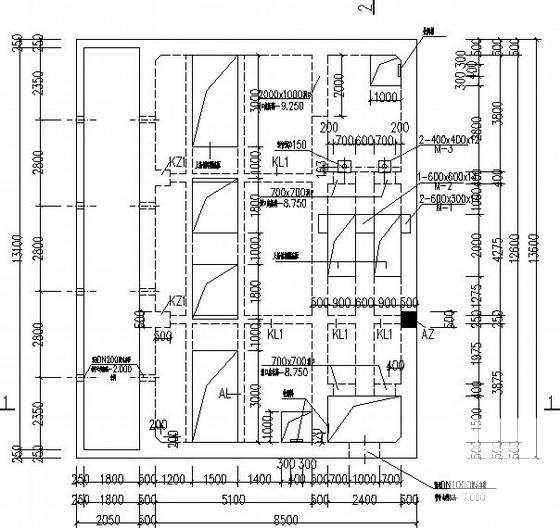

第 2 张图

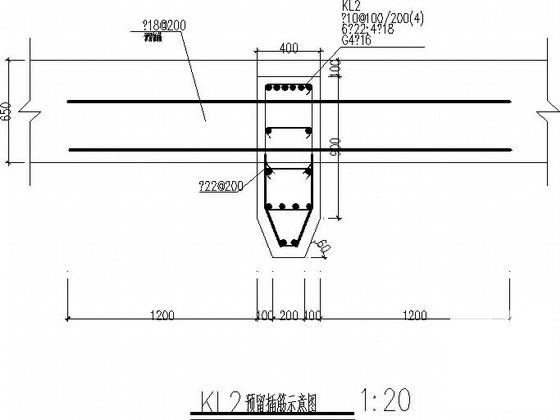

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
