污水站框架沉井悬挑支承结构CAD施工图纸
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 特种结构：其他结构
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.65kN/平方米
- 参考图纸：19张
附件详情
框架结构设计总说明
沉井
结构设计说明
平面布置图
平台模板图
剖面图、详图
DL配筋图
底板模钢筋图
配水槽结构详图
平台板配筋图
SJ及预埋件
柱平法施工图；圈梁平面布置图
格栅间屋面梁板配筋图
泵房梁配筋图、屋面梁板配筋图
共19张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

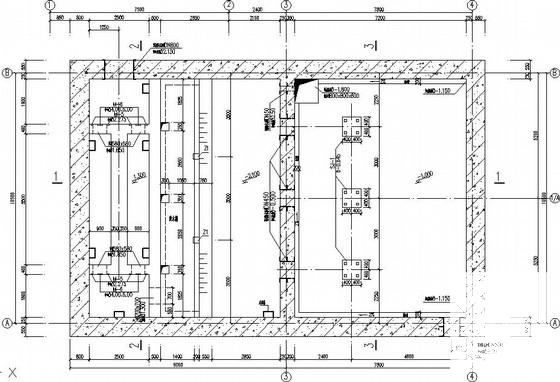

沉井结构施工图 - 1 -

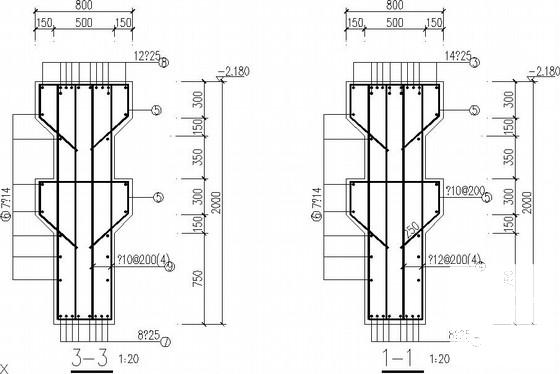

沉井结构施工图 - 2 -

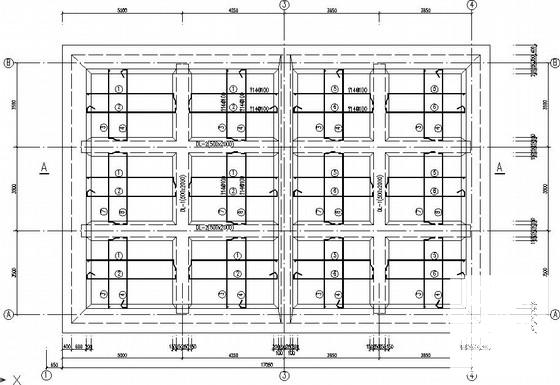

沉井结构施工图 - 3 -

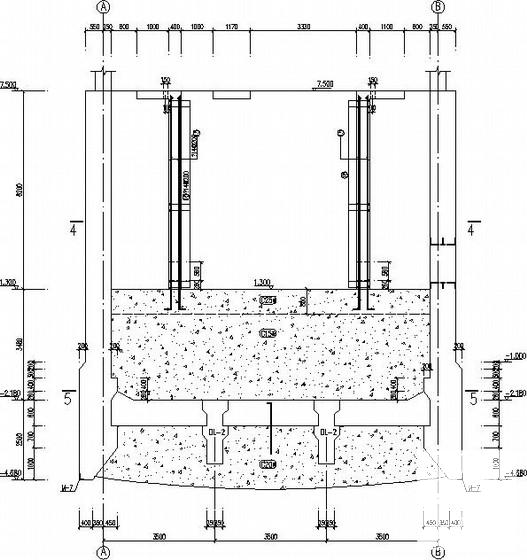

沉井结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.26 MB
- 收藏次数：0
-
文件名称：
附件-995877797009590950607.zip
