一份轨道交通市政给排水CAD施工图纸（污水处理站）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 供水方式：市政供水
• 供水分区：无
• 雨水重现期：2年
• 大样节点：水处理
• 项目所在地：云南

附件详情

• 车辆段室外给排水设计说明
• 车辆段室外给排水工程数量表
• 车辆段单体给排水详图一
• 车辆段单体给排水详图二
• 车辆段单体给排水详图三
• 车辆段单体给排水详图四
• 车辆段单体给排水详图五
• 车辆段单体给排水详图六
• 车辆段单体给排水详图七
• 污水处理站室内动力平面图
• 污水处理站室外动力平面图
• 某消能井大样图

附件详情

本稿件为[云南]轨道交通市政给排水施工图纸（含污水处理站），本车辆段设计昼夜最大用水量300m ；设计内容为给水系统和污水处理站系统。
，共11张图纸。

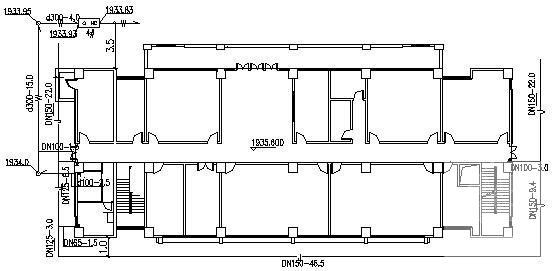

1号房屋给排水详图

8号房屋给排水详图

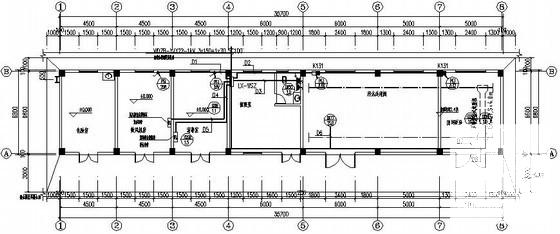

污水处理站室内动力平面图

第 1 张图

第 2 张图

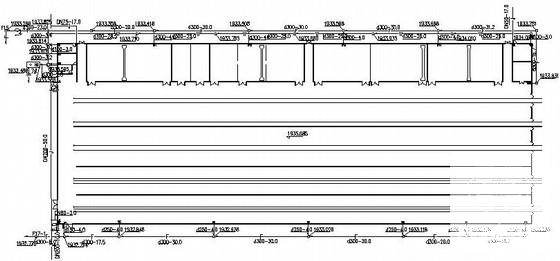

第 3 张图

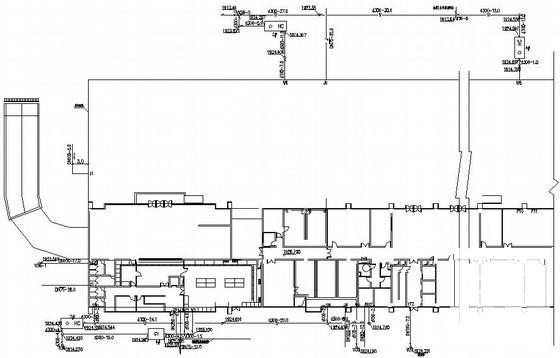

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
