一份二公里市政道路给排水CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：交通道路
• 设计内容：污水排水系统,雨水排水系统
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 管道方式：暗沟
• 设计年代：近代

附件详情

• 给水排水设计总说明
• 管线综合布置图
• 污水平面图
• 雨水平面图
• 雨水纵断图
• 污水纵断图
• 雨水系统
• 污水系统

附件详情

项目概要：该项目位于湖南，是一 市政道路 建设，道路全长2190米；共分为6段分别是：①路段一（K1+069.240-K1+293.087）、②路段二(K1+321.462-K1+611.111)、③路段三(K1+639.121-K1+904.250)、④路段四(K1+938.530-K2+229.712)、⑤路段五(K2+270.764-K2+651.371)、⑥路段六(K2+722.142-K3+256.169)。
设计范围内实施合计全长1984.441m。
本次排水工程包括雨污水部分，新建的排水管道采用单侧布置，雨、污水管道总长各约2190m。
共计27张图纸

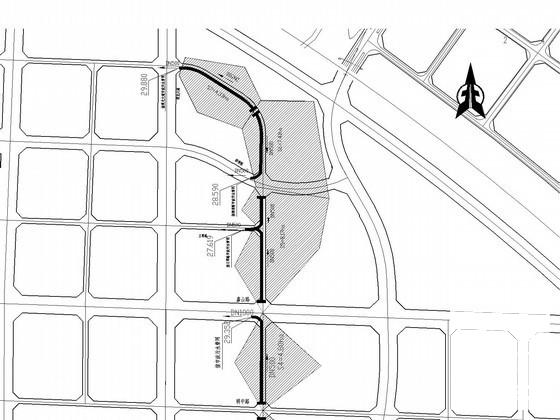

污水规划图

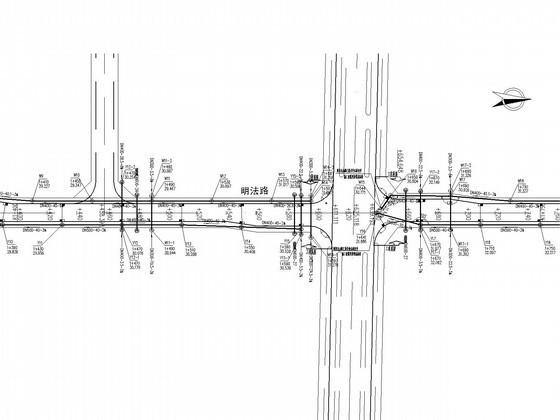

排水平面图

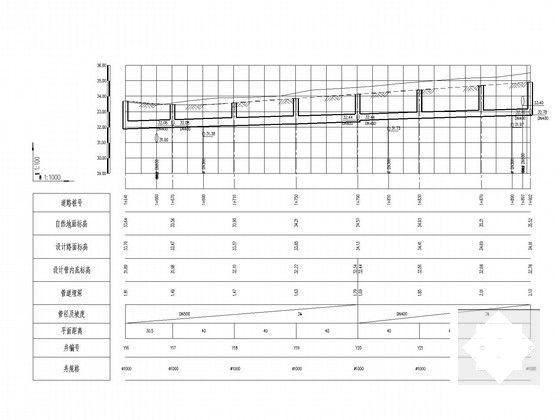

雨水纵断图

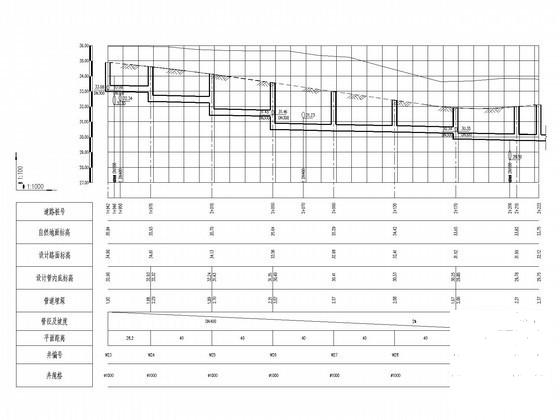

污水排水纵断图

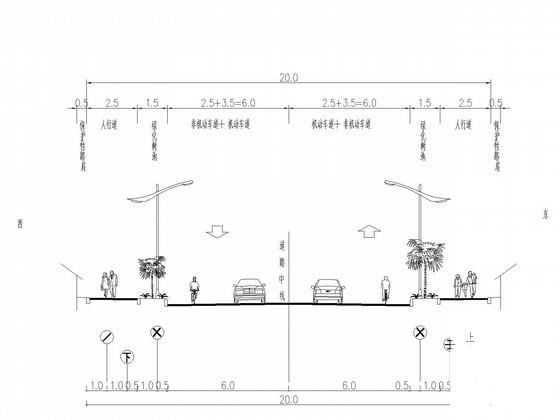

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 16:36:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
