一份市政道路沉降板与护管CAD施工图纸设计(螺纹连接)(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

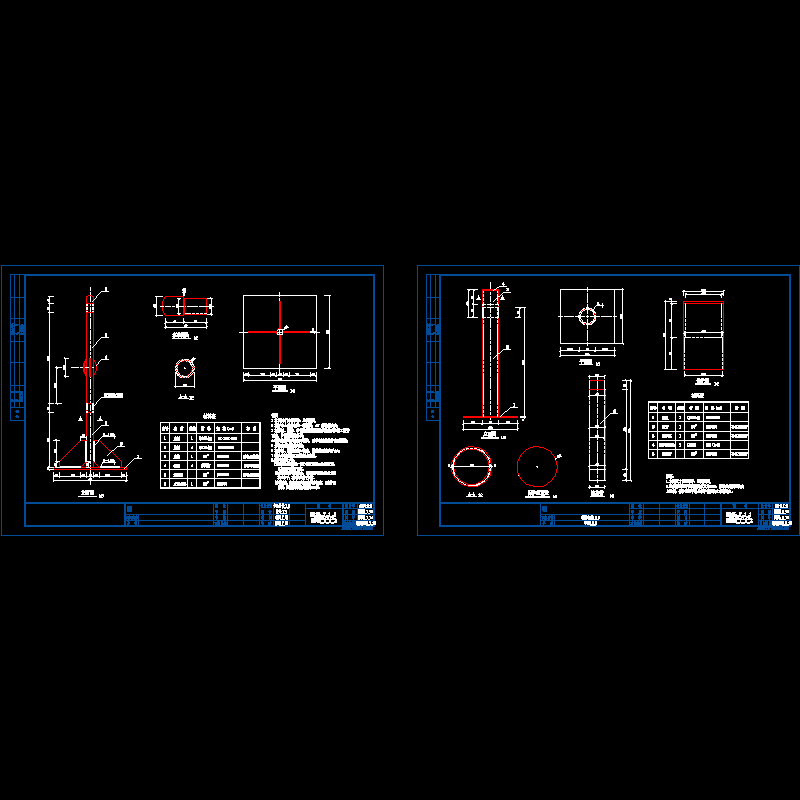

说明：
1.本图尺寸以毫米计，比例见图；
2.测杆中心弧形钢丝一端锚固，45°斜孔端自由；
3.沉降板、测杆、护管数量根据路堤填筑高度和施工需要而定。
4.螺纹连接均采用细牙螺纹，要求各连接管件有互换性；
5.焊接应采用连续焊接；
6.沉降板、侧杆连接4m高度，倾斜度不应大于±1；
7.测头半圆形加工要求顶点光滑。
8.沉降板埋设方法：在埋设点地面挖一400×400×400mm左右的土坑，坑内用砂砾垫平压实。将沉降板平放在坑内，四周用砂砾填实并用水准校正水平，再回填土整平压实。填料时，应先在沉降板周围填料压实，以保护沉降板，护套管埋设于离底板30cm处。
连接管埋置于沉降板底板上方30cm，视填土高度逐次向上连接，保护盖盖于最上节护管处防止杂物进入。
……共计2张，设计于2013年
