一份11层公寓给排水设计CAD施工图纸（市政供水）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：方案(初设图)
• 参考图纸：5张
• 设计年代：近代
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20

附件详情

二．设计范围：1．该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。2．室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。

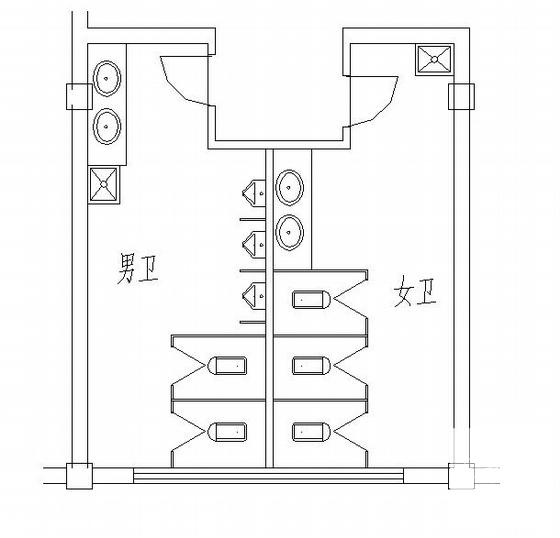

第 1 张图

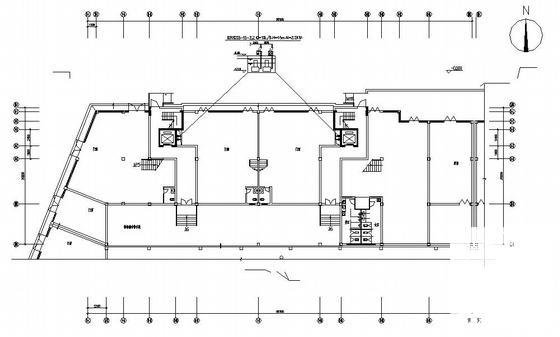

第 2 张图

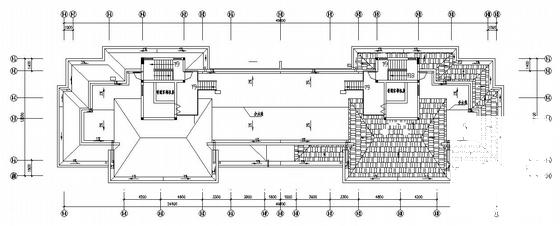

第 3 张图

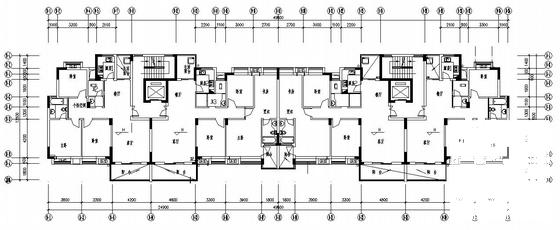

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 15:32:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
