门式刚架结构人行天桥设计大样图附计算书cad平面布置图

设计说明 书、平面图、立面图、横断面图、工程数量表、人行天桥柱构造图、柱材料表、基础构造图、基础材料表、横隔板大样图、钢箱梁横断面、钢箱梁平面及纵断面图、主梁结点大样图、主梁材料表、扶梯构造图及材料表、扶梯节点大样图、铰支座构造图、栏杆立面图、栏杆构造图、落水管平面图及立面图、桥面铺装构造图、亮化 平面布置图

……

设计依据：《城市桥梁设计荷载标准》（CJJ77-近代）

人行天桥净跨度30.8m，天桥主梁采用等截面钢结构箱型截面，高度1.3m，总宽度4.232m（含栏杆座），为Q345钢板焊接而成的钢箱梁，扶梯梁高0.45米，梯道净宽2.5m，两侧扶梯总长度为18.3米及13.8米,为Q345钢板及型钢焊接而成,跨中道路净空高5.19m，总平面呈工字型。天桥主梁立柱为Φ1200钢管混凝土圆柱，壁厚30mm,混凝土采用C30；天桥梯道支撑于Φ600的钢管圆柱上，壁厚16mm，基础为C25混凝土扩大基础。天桥采用门式刚架结构体系，主梁与钢管混凝土柱刚性连接，主梁采用组合钢结构箱型断面，主梁与梯道之间采用铰接，休息平台与梯道等宽，纵向深度1.5m，梯道台阶高15cm左右，宽30cm。人行天桥主体工程：包括主梁及扶梯梁的焊接、运输、拼装，扩大基础及桥柱的施工等。

……

共计16张CAD，附计算书。

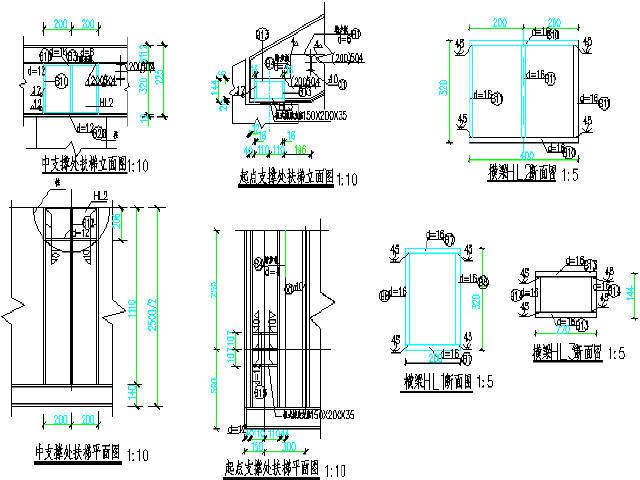

扶梯节点大样图

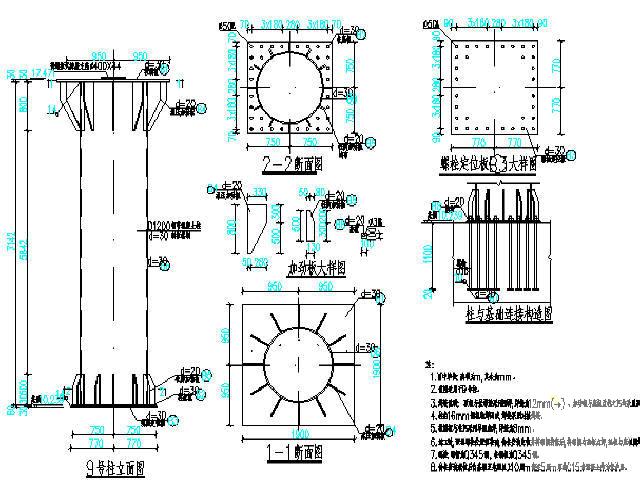

人行天桥柱构造图

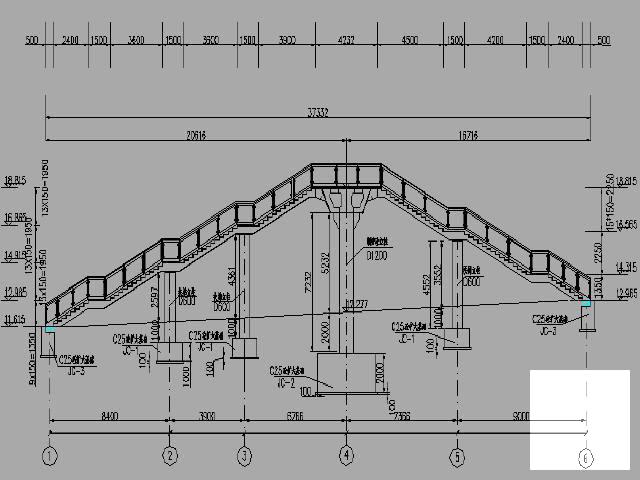

人行天桥立面图
