学校项目给排水施工大样图cad平面图

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000,PDF
• 设计年代：近代
• 排水设计：污水系统,废水系统,雨水系统
• 排水体制：雨污合流
• 排水技术：重力排水
• 项目所在地：广东

1、项目概要：该项目为 广东省学校项目 给排水施工图 2020 ；校区内现状室外管网为雨污合流系统,校区雨污水集中排放于校区南侧的河涌。根据原有建筑给排水图纸及现场勘测资料,将室外化粪池出水管及部分建筑室内的现状废水立管的排出管重新安装,排至新建的室外污水管网系统中。

部分图纸展示：

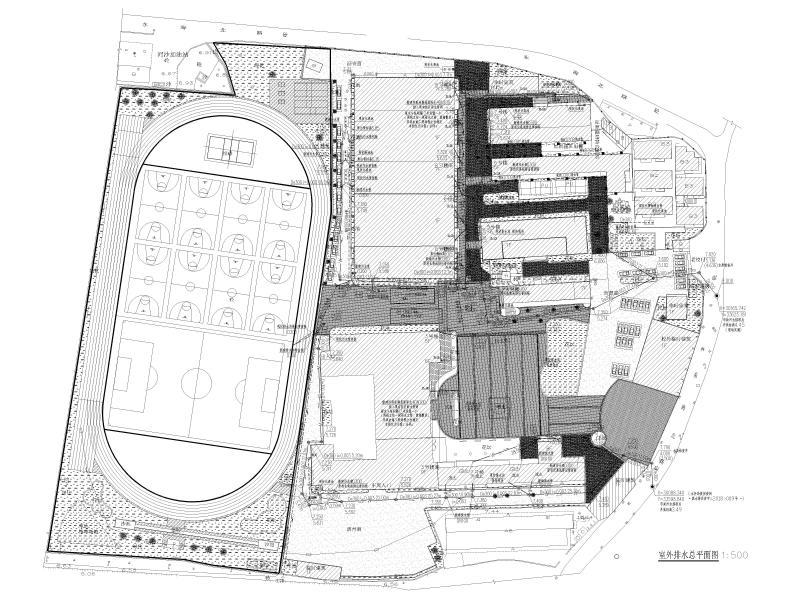

室外排水总平面图

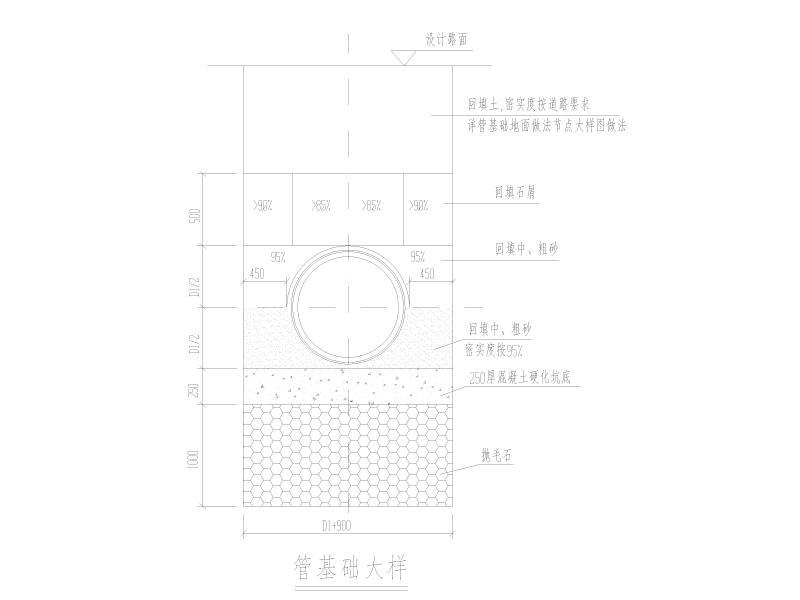

管基础大样

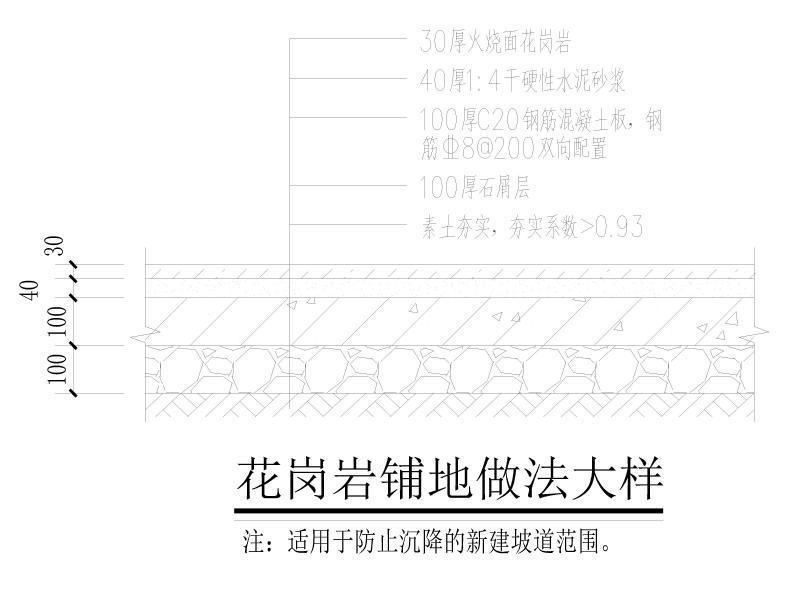

管基础地面做法节点大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
