公园建设项目给排水施工大样图cad平面图

搜索更多资源
  • 建筑类别：园林建筑
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 火灾危险等级：中危险级Ⅱ级
  • 消火栓用水量室外(L/S)：15
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵州省公园建设项目 给排水施工图 ，本建筑地上2层，属多层公共建筑。
设计范围：
1）.该资料包含室内生活给水系统、污废水排水系统、灭火器配置。
2）.该资料范围包括建筑内的室内给排水管道。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

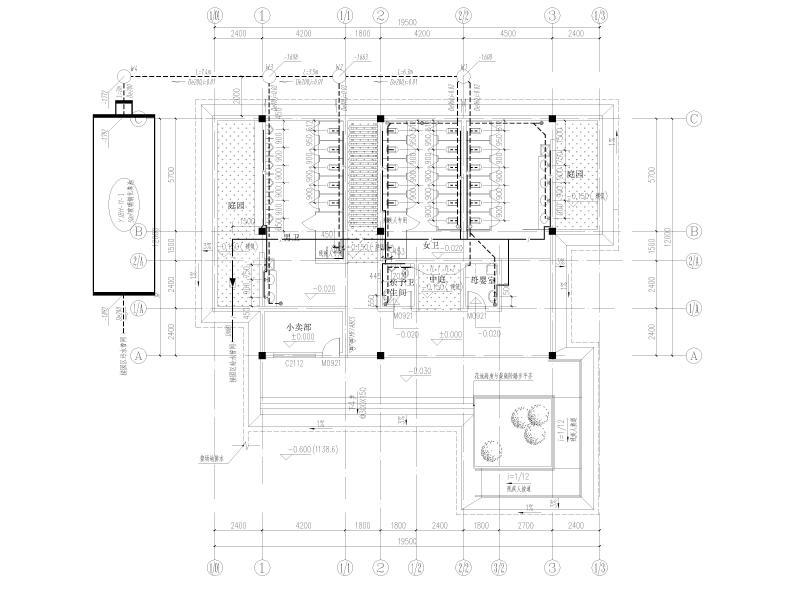

  • 公厕给排水平面图
    公厕给排水平面图

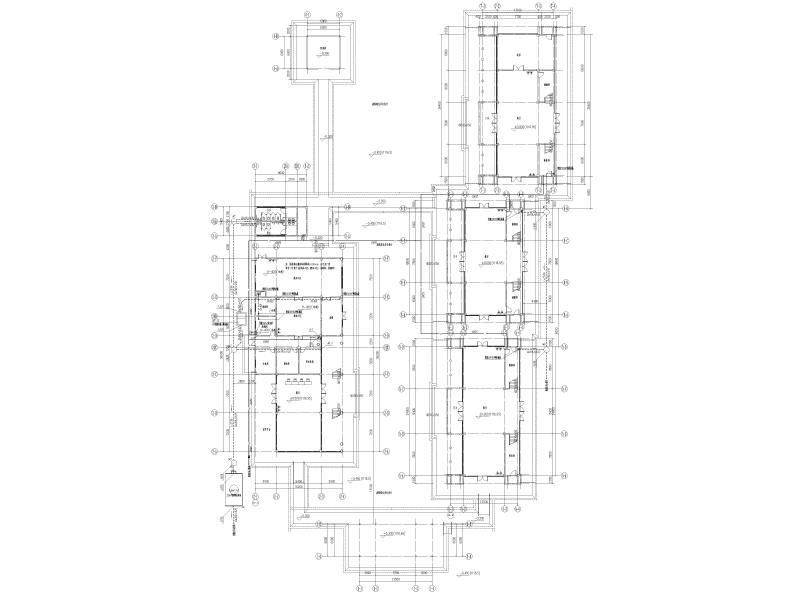

  • 一层给排水平面图
    一层给排水平面图

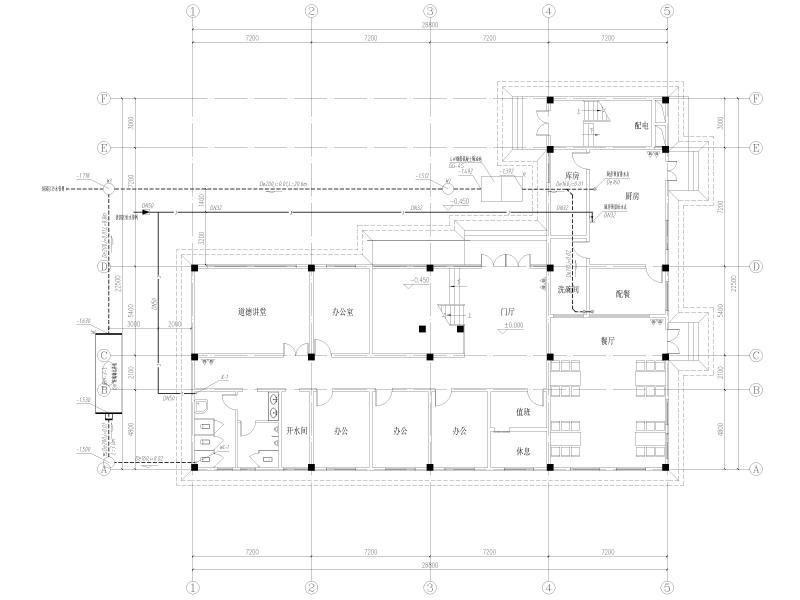

  • 公园管理处一层给排水平面图
    公园管理处一层给排水平面图

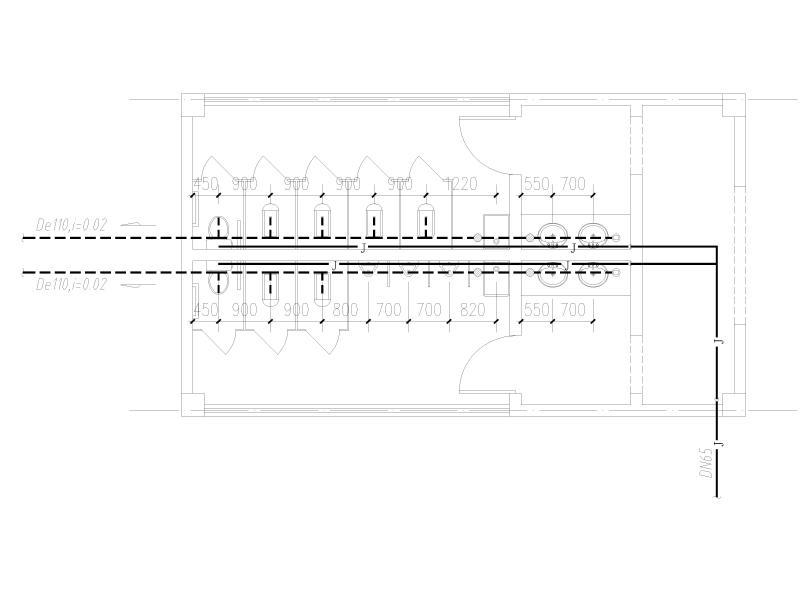

  • 卫生间给排水大样图1
    卫生间给排水大样图1
  • 卫生间给排水大样图
    卫生间给排水大样图
以上是部分截图，请下载附件后查看完整高清内容
