一份6层大型体育公园会所给排水CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：深化设计图
• 参考图纸：42张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 项目所在地：辽宁

附件详情

• 给排水平面图
• 消防平面图
• 自动喷水平面图
• 消火栓系统图
• 自动喷水原理图
• 排水系统图
• 给水系统图
• 消防水箱间系统图
• 消防泵房系统图

附件详情

本图纸为[营口]大型体育公园会所给排水图纸。
设计范围：建筑物内的给水系统、排水系统、消火栓系统、自动喷水系统、建筑灭火器配置。给水水源由市政给水管网提供，市政水压能满足给水水压要求；排水管道采用PVC-U螺旋消音塑料管及与本管材相应的专用配件粘接；室内消火栓系统采用临时高压系统，由屋顶消防水箱和地下消防泵房联合供水；

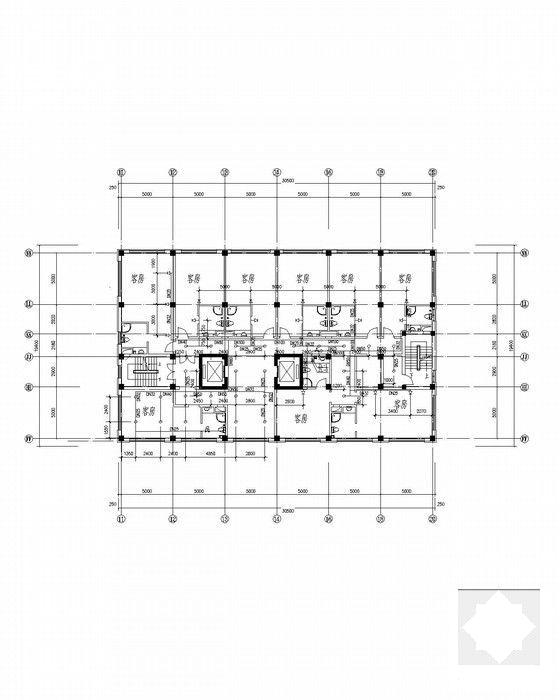

给水系统图

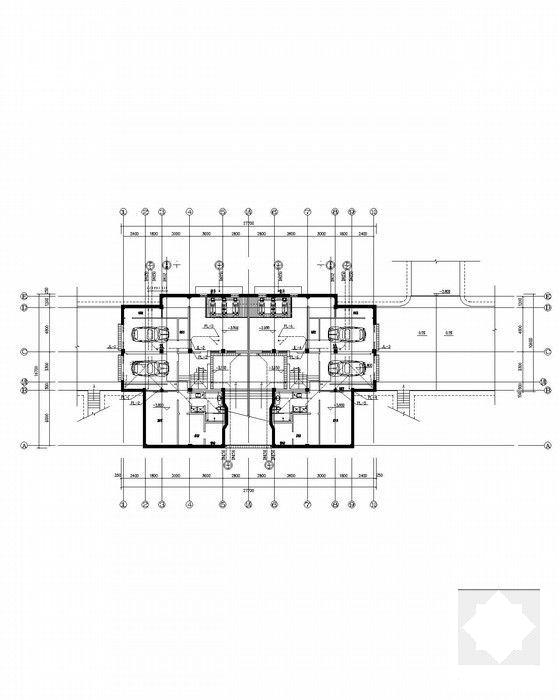

负一层自动喷水平面图

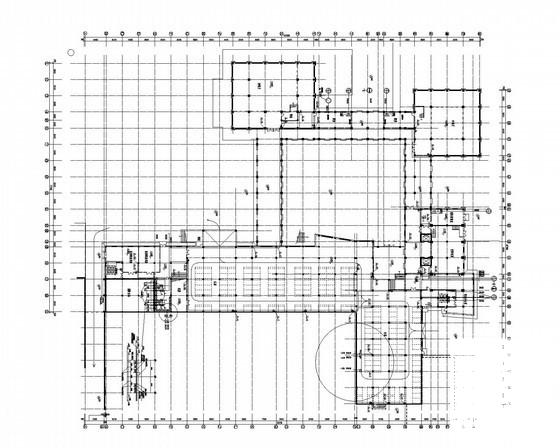

半地下室给排水平面图

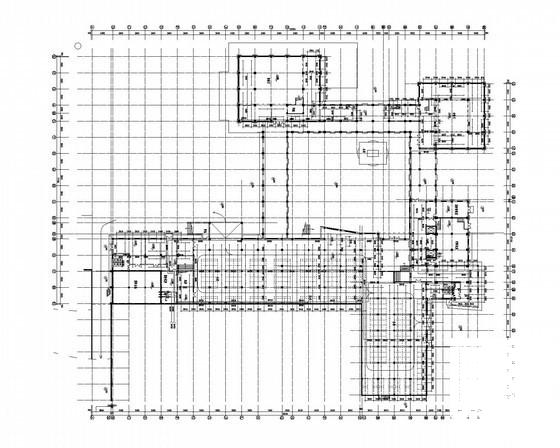

标准层自动喷水平面图

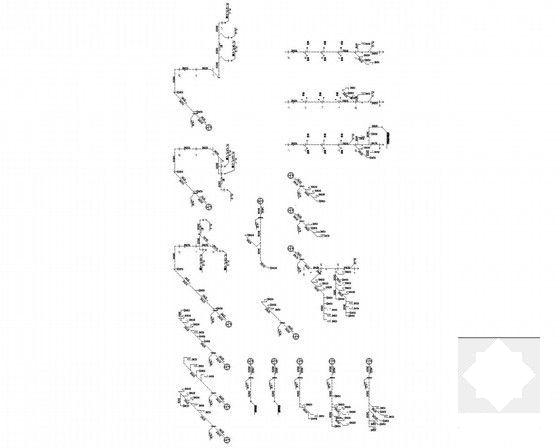

排水系统图

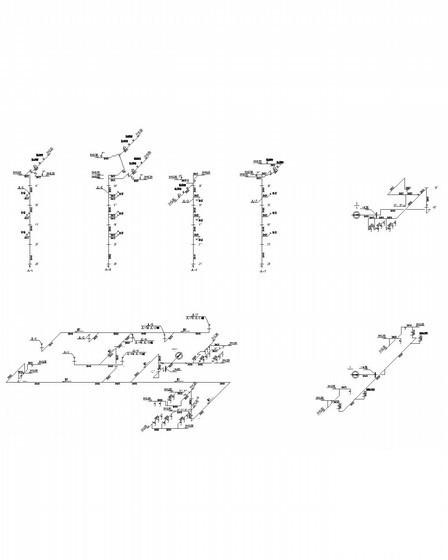

消火栓系统图及自动喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
