公园给排水平面CAD图纸 公厕给排水平面CAD图纸(污水管道)(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.该资料图中管道长度单位以米计,标高 0.000相当于黄海高程系2.971M,

其它均以毫米计.

2.因两公建未定,所以该项目仅预留出给水接口,排水可就近排入市政管道.

3.该项目雨水全部为地面径流,就近排入雨水口及公园中心湖.

4.给水管材管径>70MM采用给水铸铁管,接口采用石棉水泥捻口.捻口材料采用

425号硅酸盐水泥和4F级石棉;反之,管材采用镀锌钢管,丝扣连接.

5.除图中注明外,其余给水管道均覆土500

6.污水管材采用承插式混凝土管,水泥砂浆抹带接口.

7.污水管道基础根据土质选用,详见95222

8.该项目所有管道，检查井，洒水栓位置可根据树种位置稍微移动.

9.该项目洒水栓可根据树种的遮掩程度设地上或地下式洒水栓,两种型式见右图.

10.该项目的阀门均采用阀门套筒，安装见S143-17-15

11.该项目管道必须按有关规范要求进行水压试验,施工验收按<<给排水

管道施工及验收规范>>(GB50268-97).等国家有关规范执行.

1

2

3

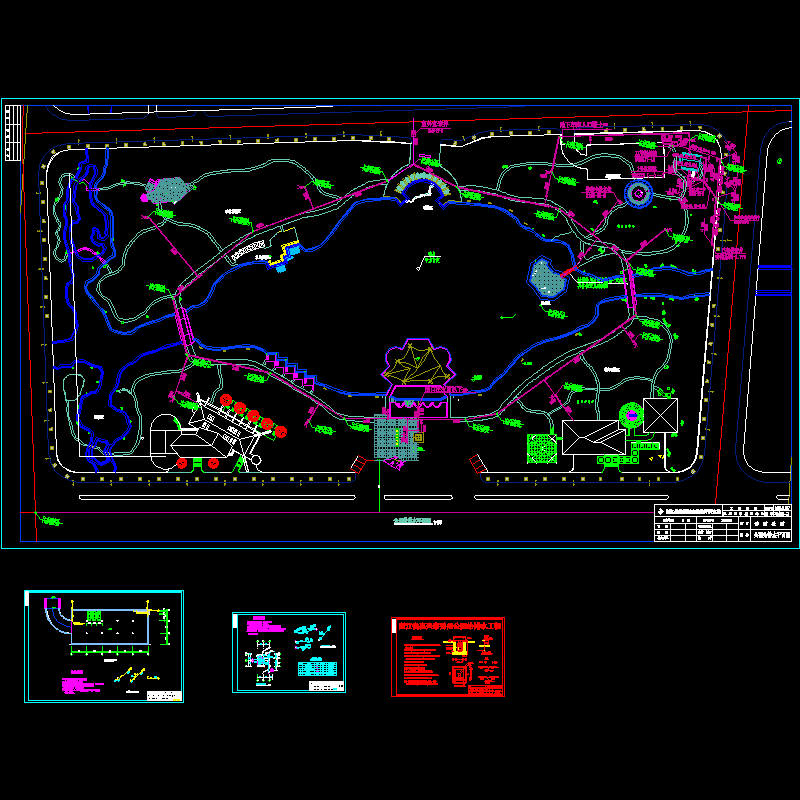

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
