一份小区给排水管道总平面CAD施工图纸(dwg)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 功能：住宅区
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

山东某小区给排水管道总平面图
1：该资料标高以米计,室外标高均按甲方提供的绝对标高。
2：该项目设计内容为室外室外排水系统，污水、雨水分别接入一期污水、雨水大管网；上水由当地自来水公司设计施工。
3：室外排水管网采用波纹UPVC塑管承插连接。
4：检查井采用水泥沙浆砖砌,施工要求详见标准图集,当排水管小于D250时检查井直径为700，大于D250小于D400直径为1000，大于D400直径为1200。

图纸有说明，一张图纸。

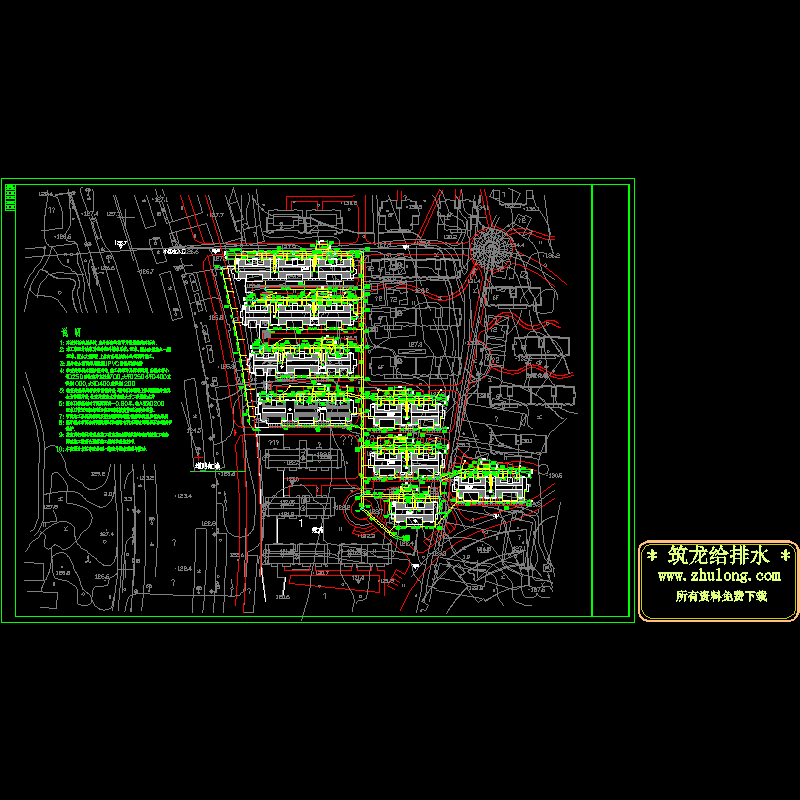

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
