学院新校区给排水总CAD施工图纸

附件详情

安徽池州某学院新校区给排水总图
校区生产生活消防等防用水源为城市自来水.城市自来水由厂区西侧和南侧(远期) 市政道路 各接出DN150给水管接入校区给水环路.根据校区地势,生活用水分区供给.低区用水利用城市水压直供.高区用水设置水池水泵二次供水系统供给.二次供水设施设于图书馆建筑内.
3,校区设置室内外消火栓管道系统.室内消火栓水量15L/S,室外消火水量40L/S,延时2小时.室内消火栓给水设置临时高压给水系统,临时高压给水设施设于图书馆建筑内.,消火栓给水从室外给水环管接出.室外消防储水量288立方米储于校区现有天然水塘(经修整)和中部广场水池(景观)内.

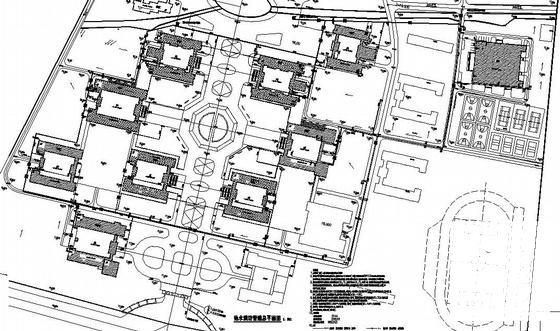

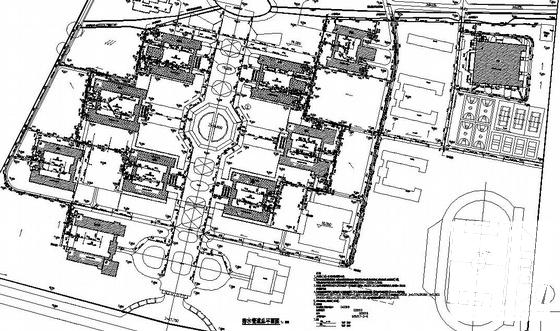

图纸主要包括给水消防管道总平面图和排水管道总平面图，共两张图纸，有设计说明
