一份现代风格学院新校区3层行政办公楼建筑设计方案

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：行政办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：砌体结构
• 图纸设计深度：施工图
• 项目所在地：吉林
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：11.7m
• 地上层数：3层
• 设计效果图：无

附件详情

建筑设计结构形式为：砖混结构
抗震设防烈度：6
层数为： 3层
高度为： 11.70米
屋顶形式：平屋顶

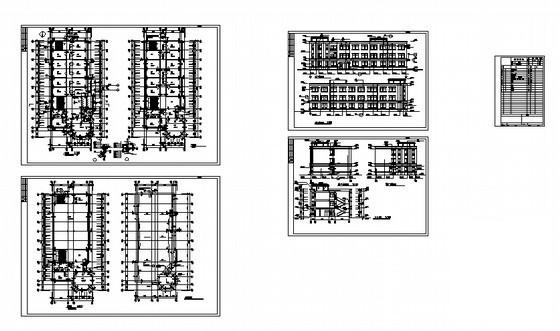

这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等

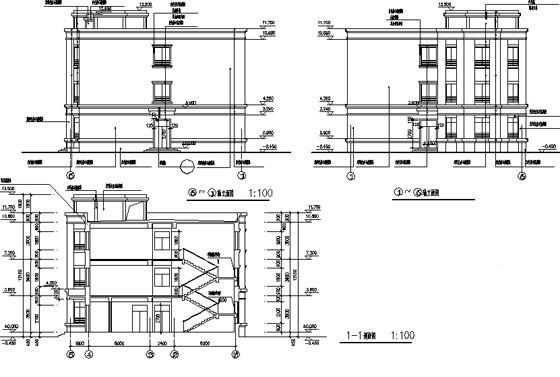

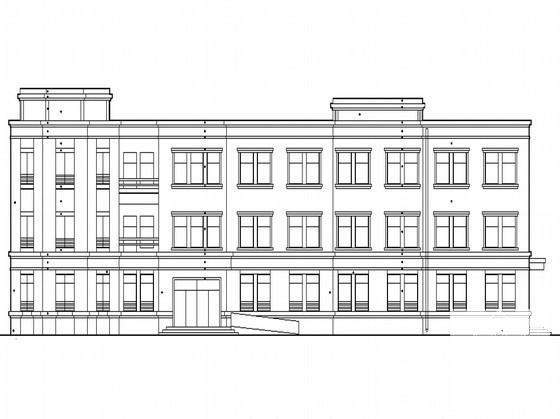

立面

平面

侧立面图

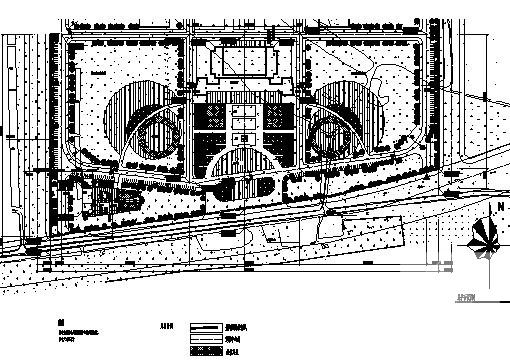

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-1-30 22:26:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
