学院8层现代CAD初设图纸书馆建筑设计方案

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：图书档案馆
• 建筑高度：高层建筑
• 图纸设计深度 ：方案（初设图）
• 项目地址：安徽
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 建筑面积：23897平方米
• 地上层数：8层
• 效果图：无

附件详情

该图书馆位于新校园的中心轴线上，西面作为西入口轴线的对景建筑，周围滨临水面，既是绿化及景观带的视觉焦点，又是水景风光带的背景建筑，地理景观位置重要，是学院的标志性建筑。
建筑类别分区明确：共分八层，一层设货物入口，书库，校史陈列厅以及休闲咖啡座。报告厅由底层直接进入，便于人流疏散。二层以上为图书借阅，六至八层为办公和研究室，互不干扰，使用方便。各个阅览，办公，研究室围绕建筑中部的共享大厅形成良好的空间效果，共享大厅更借用西边的圆筒门厅取得到良好的采光景观效果。
经济指标
一层面积 4136平方米
二层面积 3759平方米
三~五层面积 2767平方米
六~八层面积 2597平方米
总面积 23897平方米
图纸内容包括cad方案图、word文档，效果图

图2

图3

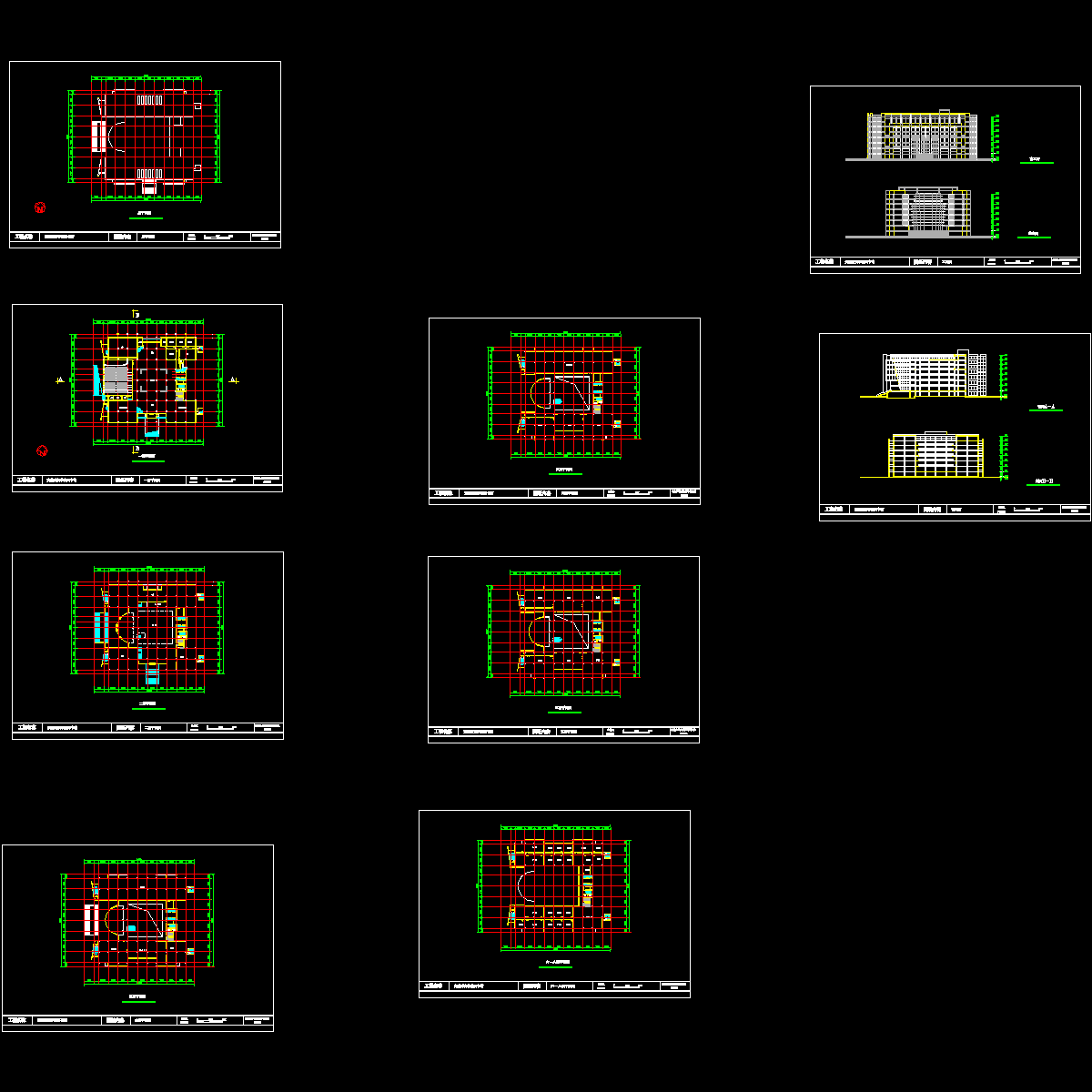

总缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
