同济大学嘉定校区材料科学与工程学院大楼给排水施工CAD图纸

一、建筑概况

1.建设地点：上海市同济大学嘉定校区。

2.建筑高度：不超过24m。

3.建筑层数：地下一层，地上五层。

4.建筑分类：属多层公共建筑。

5.人防：平时为地下汽车库，战时为六级二等人员掩蔽体。

二、设计范围

红线以内的给水排水、消防等管道系统、建筑灭火器布置及小型给水排水构筑物。

三、设计系统

该项目设有生活给水系统、生活污水系统、雨水系统、消火栓系统、自动喷水灭火系统、雨淋系统。

1．生活给水系统：

1)．市政给水管网最低供水压力为0.15MPa。

2)．该项目最高日用水量为129.3m3/d，最大小时用水量28.4m3/h。

3)．给水系统形式：市政供水、水池－变频恒压供水设备。

4)．给水系统分区：

a．给水系统分二个区；

b． 二层及二层以下由室外市政给水管网直接供水。

c． 二层以上由变频恒压供水设备供水。

5)．在机械学院地下室泵房内设一只容积为35m3的装配式不锈钢生活水箱及变频调速泵组，供材料学院生活用水。

6)．变频调速泵组设有三台泵，一台隔膜气压罐；三台泵型号为50DL15-12*5(Q=22m3/h,H=45m），二用一备，由远传压力表(设在泵房内)将管网压力信号反馈至变频柜控制水泵的运行。管网最高恒定压力为0.40MPa。

2.生活污水系统：

1)．该项目污、废水采用合流制。室内+0.000以上污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。

2)．地下室混凝土实验室废水经沉淀池处理后排入校区污水管，其余实验室废水经酸碱中和池处理后排入校区污水管，地下汽车库含油废水汽车用隔油沉淀池处理后排入校区污水管，生活污水直接排入校区污水管，有毒有害废物、废水就地收集后单独处理。

3)．污废水立管采用单立管伸顶通气。

3.雨水系统：

1)．屋面采用内排水系统。屋面雨水经雨水斗和室内雨水管排至室外雨水井；阳台、外廊雨水排至明沟，经雨水口排至雨水井。

2)．室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。

3)．屋面按3年重现期设置雨水口，并按总排水能力10年重现期设置雨水溢流口，详见建施。

4.消火栓给水系统：

1)．室内消火栓用水量为15L/s，室外消防水量为20L/s。

2)．该项目室外市政给水管网二路供水，以满足室外消防用水。

3)．消火栓系统采用临时高压系统。消防泵房设在电子信息工程学院地下室，内设有消火栓泵二台(Q=20l/s，H=50m，一用一备）,水泵直接从市政消防给水管吸水。在电子信息工程学院屋顶设有18m3专用消防水箱一只(水箱底绝对标高36.7m)，满足初期消防用水的需要。

4).每层均设置带灭火器组合式消火栓箱，内设DN65消火栓一只，DN65长度为25m衬胶龙带一条，QZ19型直流水枪一支,DN25消防卷盘，磷酸铵盐手提式灭火器及水泵启动按钮。消火栓栓口离地1.10米。嵌入防火墙的消火栓箱采用墙加厚或嵌半墙方式。

5)．为保证消火栓栓口出水压力不超过0.5MPa，在地下室至一层消火栓采用减压稳压消火栓。

6)．室外设一套消防水泵结合器,其供水管与消火栓给水管网相连。见给排水总平面图。

7)．消火栓泵控制：系统平时管网压力由屋顶消防水箱设施维持。消火栓泵两台，一用一备。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。

5.自动喷水灭火系统：

1)．该项目走道、办公室、实验室、公共活动场所等均设置自动喷淋系统。地下车库火灾危险等级为中危险级Ⅱ级，喷水强度8L/min.m2。作用面积160m2，其余火灾危险等级为中危Ⅰ级，喷水强度6L/min.m2，作用面积160m2。系统设计流量满足最不利点处作用面积内喷头同时喷水总流量，经计算为30l/s。

2).喷淋系统采用临时高压系统。消防泵房设在电子信息工程学院地下室，内设有喷淋泵二台(Q=30l/s，H=60m，一用一备）,水泵直接从市政消防给水管吸水。在电子信息工程学院屋顶设有18m3专用消防水箱一只(水箱底绝对标高36.7m)，还设有消防气压给水设备一套,满足最不利点喷头对水量、水压的需要。

3)．系统控制：系统平时管网压力由屋顶消防水箱及喷淋系统增压设施维持；火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷水泵，并向消防中心报警。

4). 一层报警阀间设三套湿式报警阀。报警阀前后均设置信号阀,每套阀组设置系统检测试验装置，以便系统调试、检测。

5). 每个防火分区、每层分设水流指示器，水流指示器前采用信号阀。

6)．室外设二套水泵结合器，与自动喷水泵出水管相连。见给排水总平面图。

6．建筑灭火器:

1)．汽车库按B类火灾、中危险级设置手提式干粉磷酸铵盐灭火器，其余部分按按A类火灾、中危险级设置手提式干粉磷酸铵盐灭火器。灭火器设于组合式消火栓箱内，不足部分另增设灭火器。

2)．变电所、高低压变配电室、强弱电间等另设置3kg干粉磷酸铵盐灭火器二具。

四、图纸展示

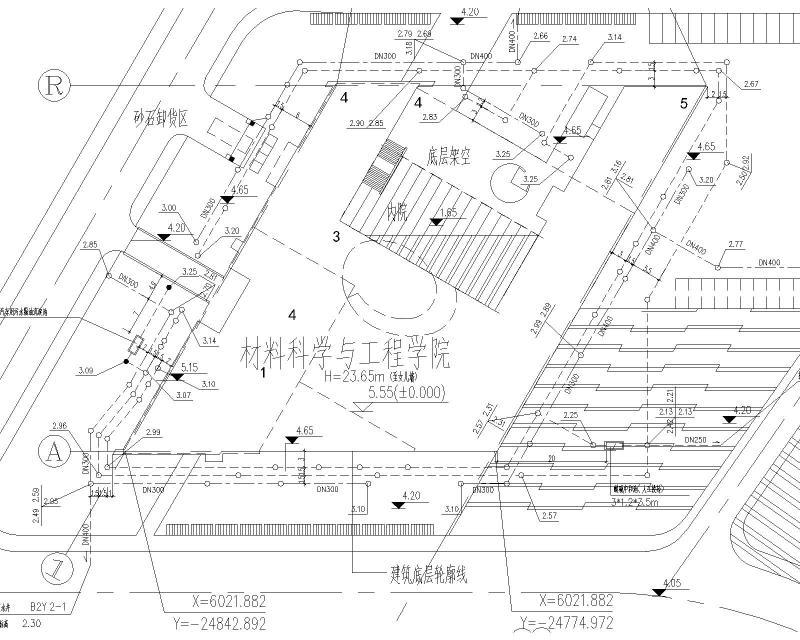

材料学院排水总平面图

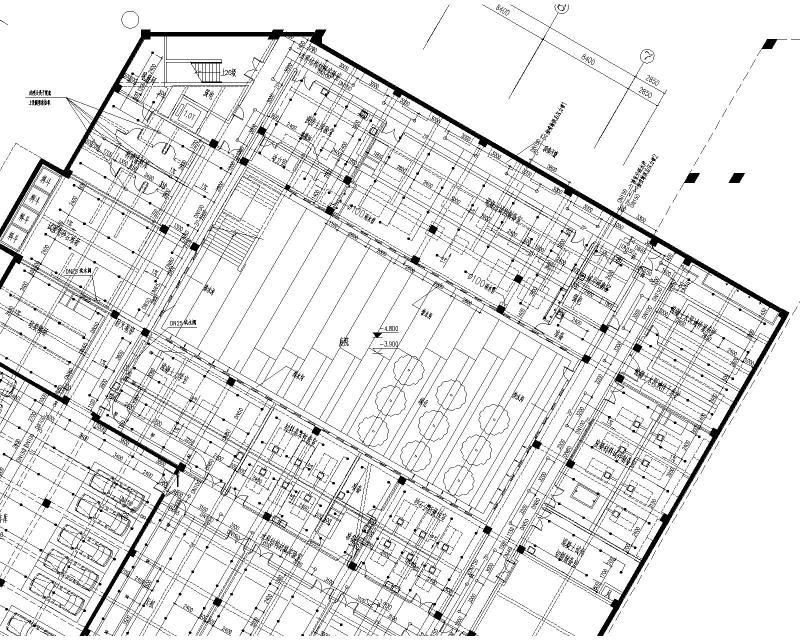

地下一层喷淋平面图

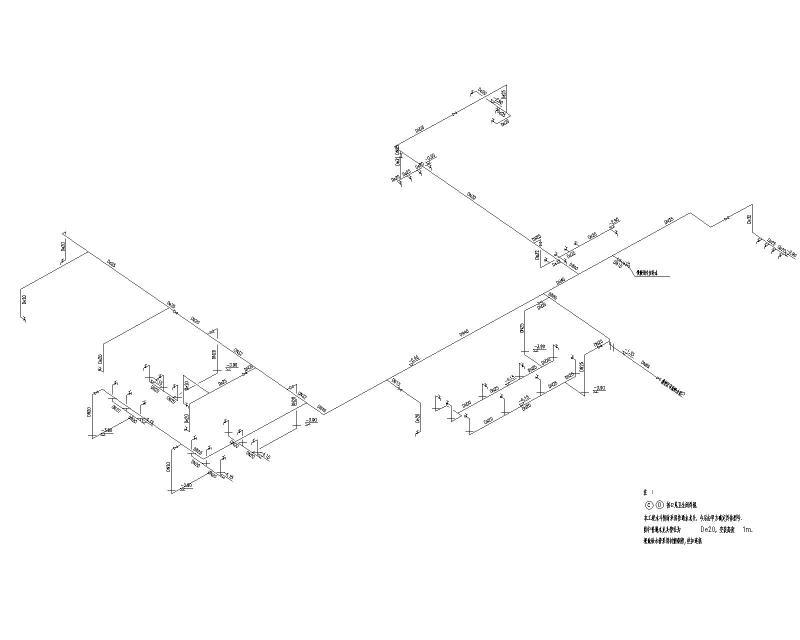

给水系统图

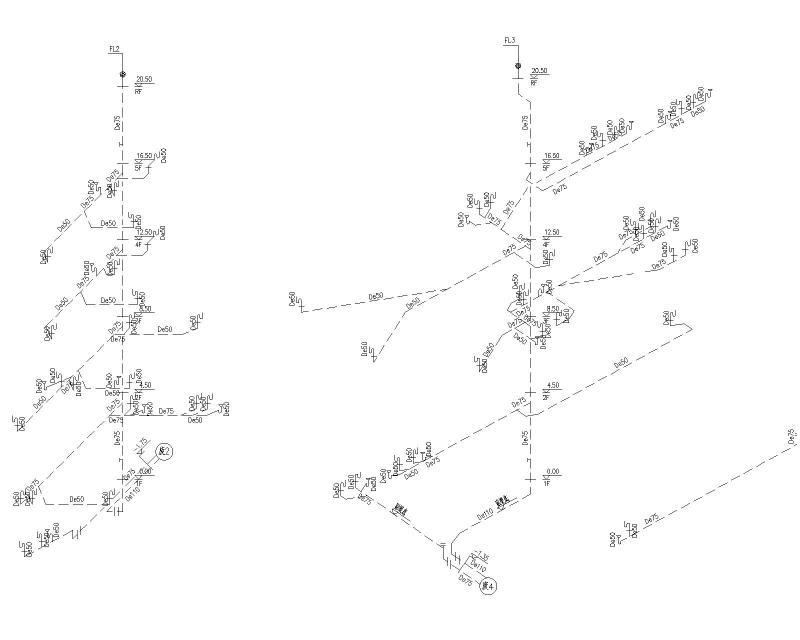

排水系统图

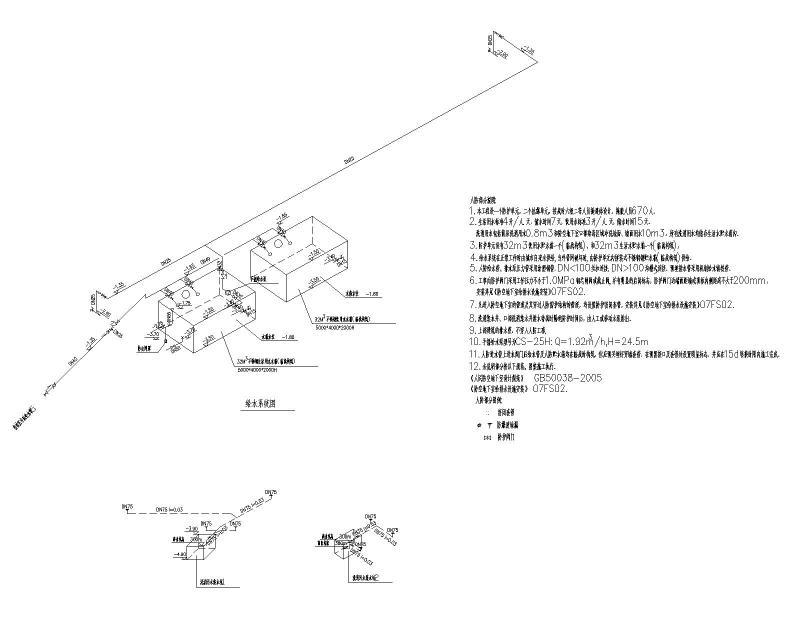

人防给排水系统图

卫生间详图1

卫生间详图2

消火栓平面图
