一份5层大学学院大楼给排水消防CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：42张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：上海

附件详情

• 给水总平面图
• 喷淋平面图
• 给排水系统图及说明
• 消火栓系统图
• 喷淋系统图
• 排水系统图
• 排水总平面图
• 卫生间详图
• 给水系统图

附件详情

建筑高度不超过24米，地下一层，地上五层，属多层公共建筑。设计范围包括红线以内的给水排水、消防等管道系统、建筑灭火器布置及小型给水排水构筑物。
，共42张。

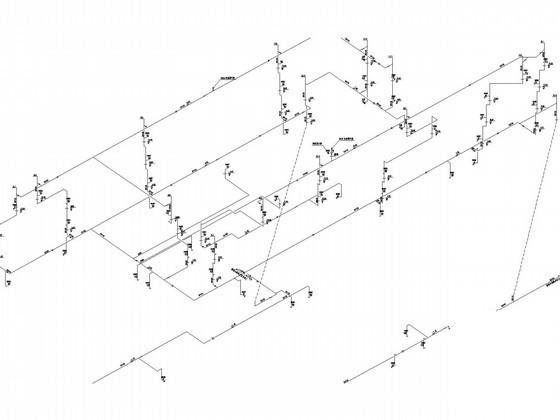

废水系统图

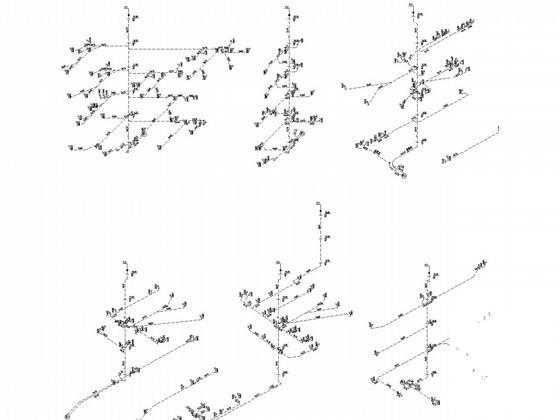

卫生间系统大样图

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
