一份5层大学教学示范楼给排水CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：28893.64平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：人防
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室外消火栓系统,喷淋系统,气体灭火系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：5,25
• 大样节点：水箱,泵房,卫生间
• 项目所在地：重庆

附件详情

• 给排水设计总说明
• 室外给排水管网总平面图
• 生活给排水、气体灭火系统图
• 消防给水系统图
• 给排水平面图
• 屋顶给排水平面图
• 水箱间大样图
• 屋顶构架层给排水平面图
• 水池、泵房大样图
• 卫生间大样图
• 绿色建筑给排水设计说明

附件详情

该项目由车库、珍品房、综合资料库、校史馆、美术馆、动植物标本馆、昆虫标本馆、历史博物馆、多功能厅等组成，地下一层、 地上五层，属多层公共建筑，总建筑面积 28893.64 平方米。建筑物内的给水排水、消防等管道系统及小型给水排水构筑物。包括生活给水系统、雨水系统、生活污水系统、消火栓给水系统、自动喷淋系统、大空间主动喷水灭火系统、七氟丙烷管网灭火系统和建筑灭火器配置设计。
共24张

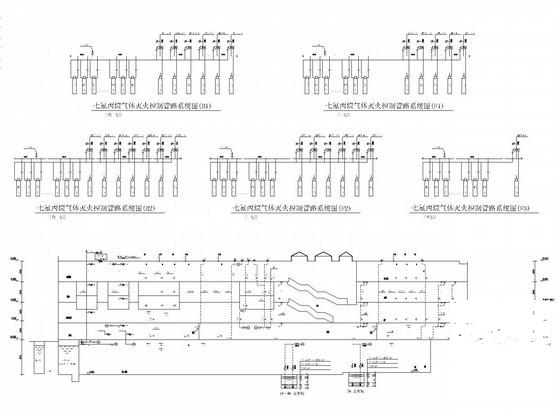

生活排水系统图

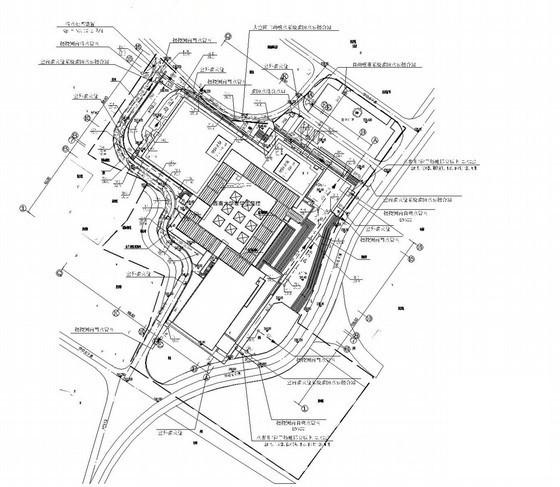

管网总平面图

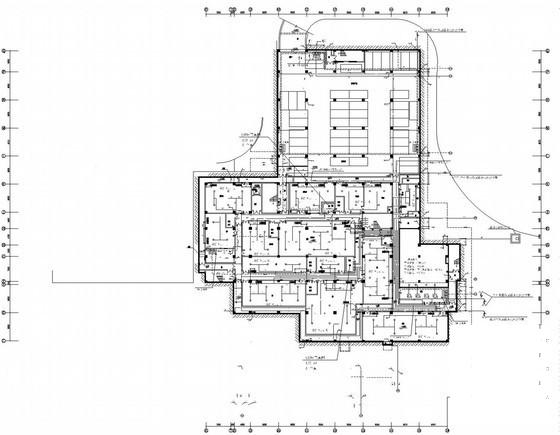

地下排水平面图

第 1 张图

第 2 张图

第 3 张图

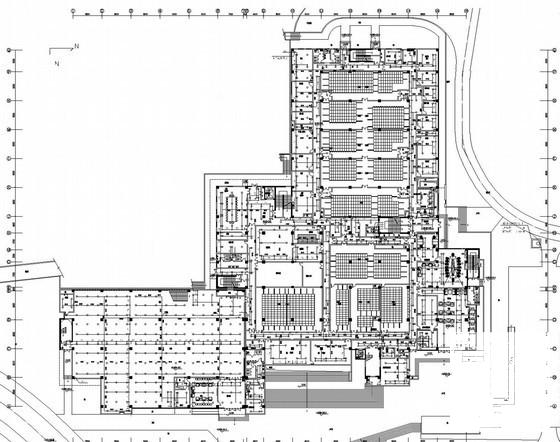

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
