一份5层教学楼给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：18098平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：39张
• 设计年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：上海

附件详情

• 给排水设计施工说明及图例
• 给水总平面图
• 排水总平面图
• 给排水平面图
• 地下一层喷淋平面图
• 底层喷淋平面图
• 二层喷淋平面图
• 卫生间详图
• 给水系统图
• 消火栓系统图
• 喷淋系统图
• 人防给排水系统图及说明
• 主要设备及材料表
• 排水系统图

附件详情

该附件为[上海]多层教学楼给排水施工图纸，共39张。该项目位于上海，地上建筑面积14792平方米，总建筑面积18098平方米。
建筑高度：不超过24m。
建筑层数：地下一层，地上五层。
建筑分类：属多层公共建筑。
人防：平时为地下汽车库，战时为六级二等人员掩蔽体。
设计范围：红线以内的给水排水、消防等管道系统、建筑灭火器布置及小型给水排水构筑物。

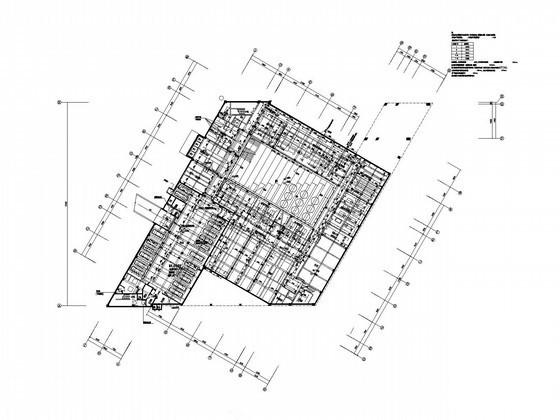

喷淋平面图

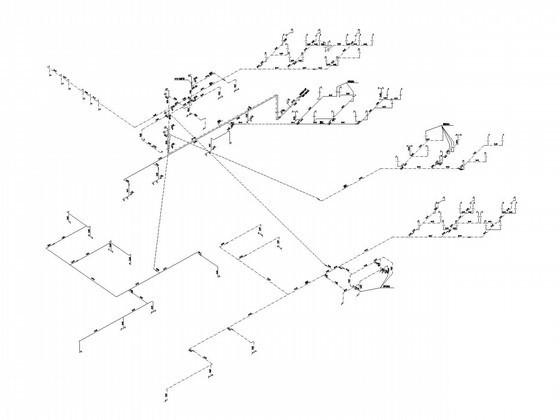

给水系统图

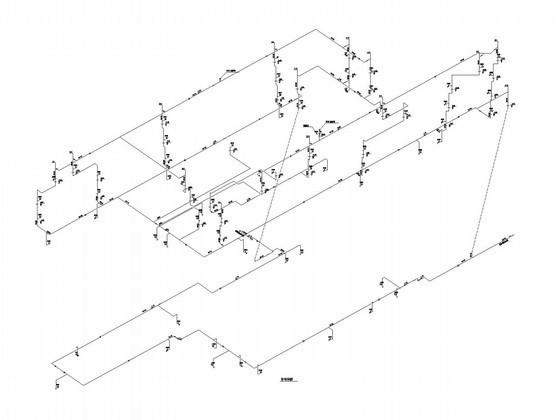

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 21:16:38上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
