一份5层大学基础实验楼给排水CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：科研
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：18000平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：雨污分流
• 排水技术：重力排水
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：四川

附件详情

• 资料目录
• 给排水设计及施工总说明
• 给排水图例
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 屋顶给排水平面图
• 卫生间详图
• 给排水及自喷系统图
• 消火栓给水系统图
• 主要设备材料表

附件详情

项目概要：该项目位于四川，是大学基础实验楼项目，建筑共五层，建筑总面积为18000平方米。
设计范围：室内给水、排水，消防给水，以及建筑红线内室外给排水；
，共13张。

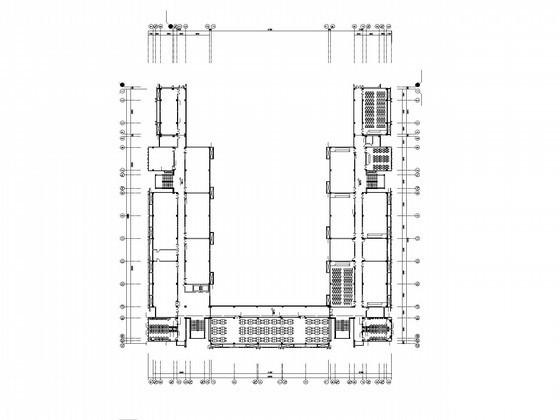

四层给排水平面图

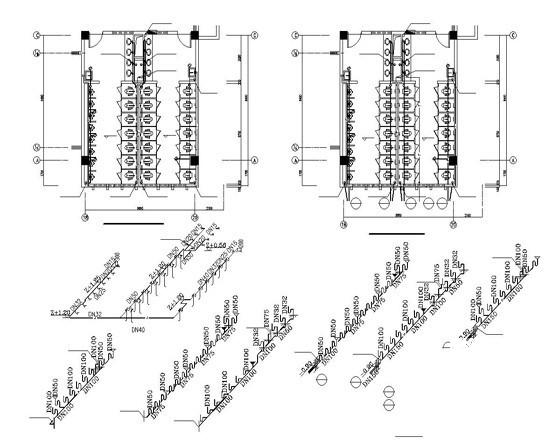

卫生间详图

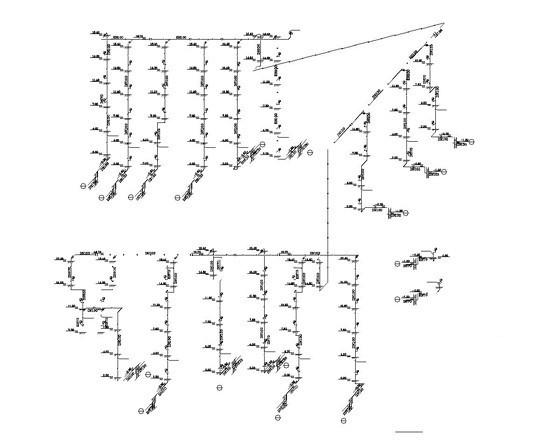

给排水系统图

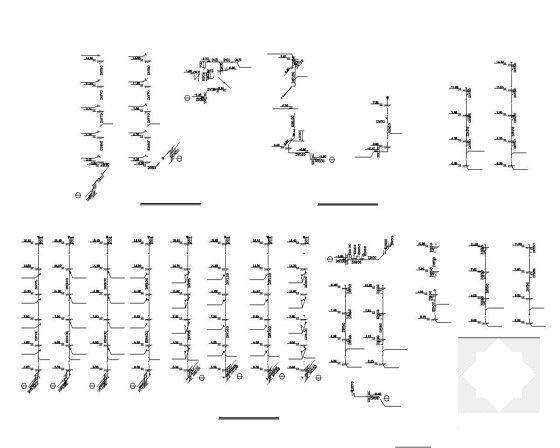

消火栓系统图
