一份知名大学12层教学楼给排水CAD施工图纸(自动喷淋系统图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：3年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：重庆

附件详情

• 资料目录
• 给排水设计说明
• 主要设备材料表
• 消火栓系统图
• 自动喷淋系统图
• 给排水系统图
• 水泵房剖面图
• 卫生间大样图
• 负二层给排水平面图
• 负二层喷淋平面图
• 负一层给排水平面图
• 负一层喷淋平面图
• 一层给排水平面图
• 一层喷淋平面图
• ……
• 十二层给排水平面图
• 十二层喷淋平面图
• 屋顶给排水平面图

附件详情

项目概要：该项目位于重庆，是一所知名大学的教学楼，建筑层数为：地上12层，地下2层；建筑用途：教学；占地面积：8594.08平方米：建筑设计面积：22806平方米：建筑物总长：76米；总宽:50.90米；总高为49.6米；主题结构为框架结构；屋面防火等级为I级；工程等级为二级；防火等级为一级；
设计范围：给水系统、排水系统、 消防系统 等；
，共34张。

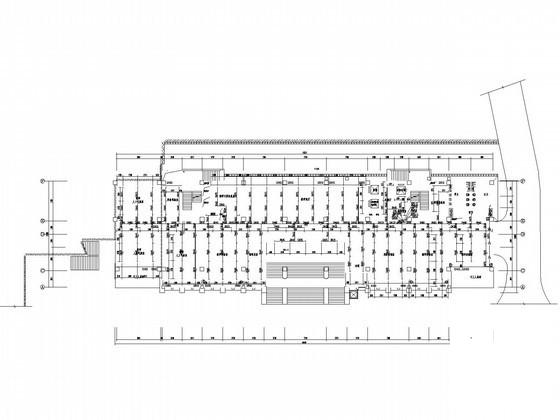

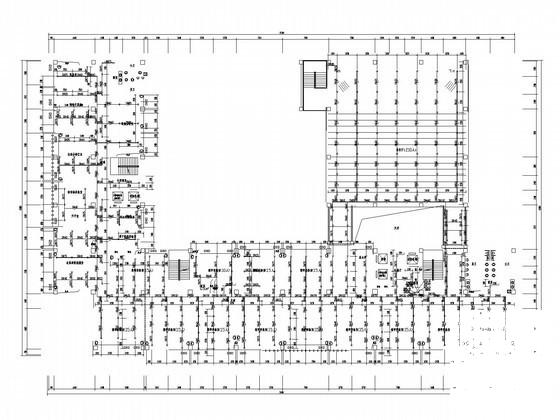

负一层喷淋平面图

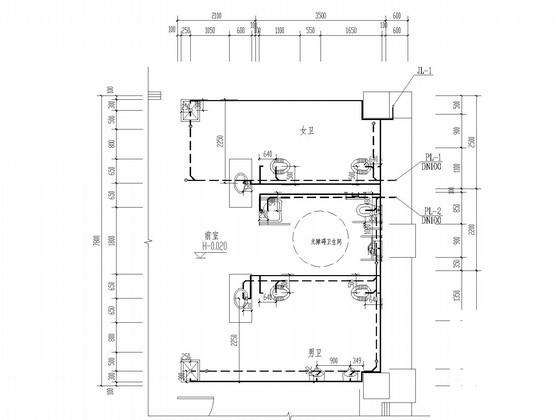

卫生间大样

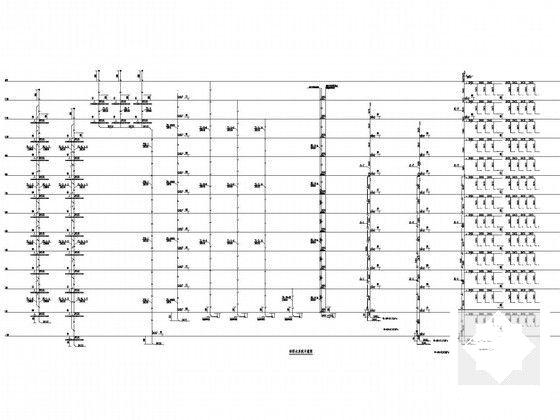

消火栓喷淋系统图

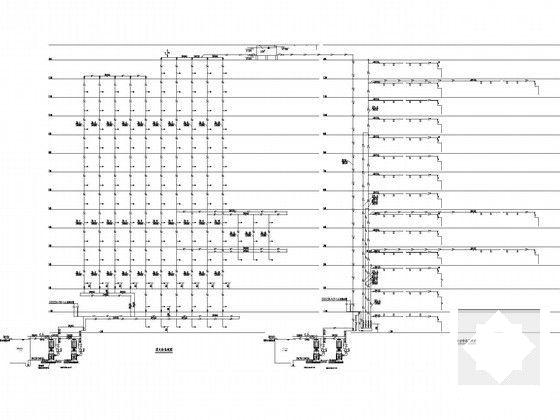

给排水系统图

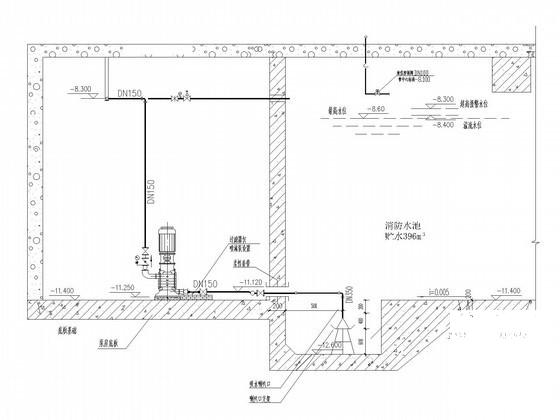

水泵剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
