一份13层科研大楼给排水施工工程CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：29224.4平方米
• 建筑地上层数：13层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：纯水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水
• 排水体制：雨污分流
• 排水技术：重力排水,虹吸雨水（满管）
• 雨水重现期：10年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水泵,卫生间
• 项目所在地：江苏

附件详情

• 给排水设计与施工说明图例
• 设备材料表
• 给排水及消火栓平面图
• 屋顶给排水平面图
• 地下一层喷淋平面图
• 水泵房给排水大样图及系统图
• 卫生间给排水大样图
• 给水系统原理图
• 排水系统原理图
• 纯水系统原理图
• 空调冷凝水及雨水排水系统原理图
• 消火栓给水系统原理图
• 室外消防给水总平面图
• 喷淋系统原理图

附件详情

资料介绍：该项目为南京某科研大楼给排水施工工程。本期工程地下1层，地上13层，建筑高度58.9m。耐火等级为一级。总建筑设计面积：29224.4平米。地下一层为汽车库及设备房、库房，主楼为科研、实验用房，裙房为实验用动物房。
该资料为建筑室内给排水及消防设计。室外消防给排水设计。裙房饲养小鼠区域饲养工艺布置待定，该区域给排水及消防根据饲养工艺布置二次设计。主楼实验室给排水预留至支管接口，支管待内部装修二次设计。
设计内容：给排水系统：生活给水、排水系统，室内外消火栓和自动喷水灭火系统。

，图纸共23张。

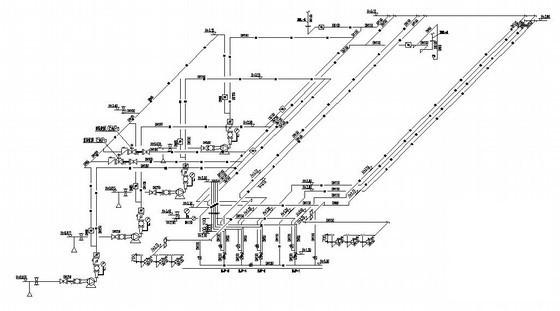

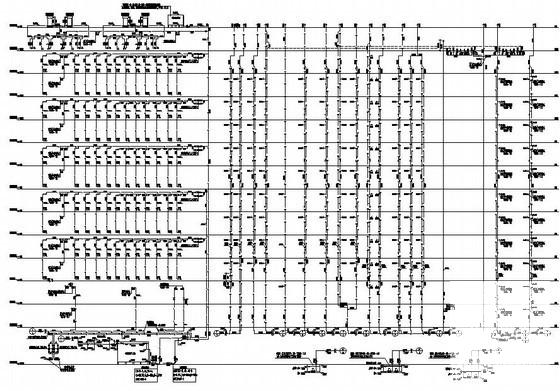

给水排水系统原理图

水泵房 消防系统 图

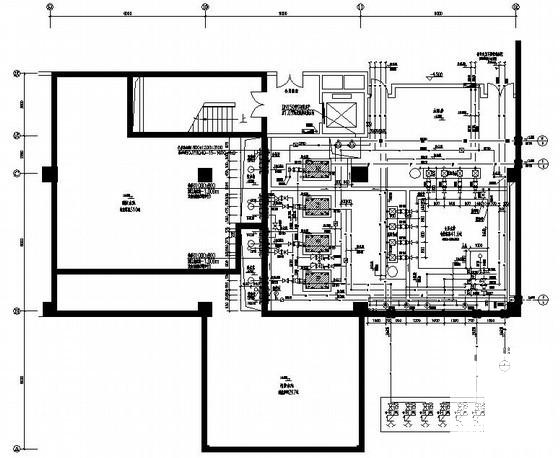

水泵房给排水大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

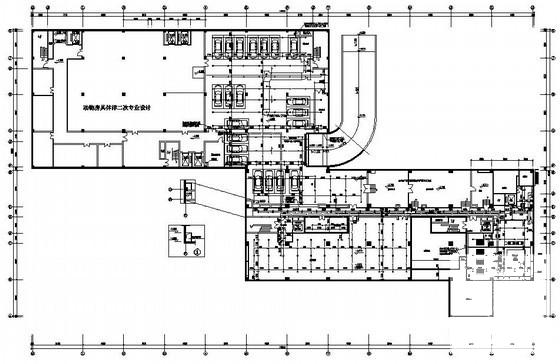

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 17:02:05上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
