一份9层办公大楼给排水设计CAD图纸

rruuikkjj · 发表于 2020-3-1 17:02:10

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑地上层数：9层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：22张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
排水技术：重力排水
大样节点：卫生间
项目所在地：四川

附件详情

地下室喷淋平面图
地上各层喷淋平面图
下地室给排水平面图
地上各层给排水平面图
屋顶雨水平面图
卫生间给排水大样图
给排水系统图
消防给水系统原理图

附件详情

该附件为四川某办公大楼给排水设计图纸。
设计范围：建筑红线范围内的室内给水排水系统，消火栓系统,自动喷水灭火系统
项目概要：该项目为带地下车库的二类办公楼(9层),消火栓最大用水量室外20l/s,室内20l/s,火灾延续时间2h；自动喷淋系统为中危险二级,用水量为30.0l/s，火灾延续时间1h,消防水量有效容积共计396m ；该项目消防水池、消防车取水口与园区1#楼（19F综合楼）所设消防水池、消防车取水口共用，能满足该项目消防水量要求；该项目消火栓泵、喷淋泵与园区1#楼（19F综合楼）所设消火栓泵、喷淋泵共用，能满足该项目消防水量、水压要求；该项目消防水箱与园区1#楼（19F综合楼）屋顶所设消防水箱（有效容积为18m ）共用，设置高度满足消防要求；该项目最高日生活用水量为40.5m/d,最大时生活用水量为10m/h；该项目室外市政给水压力为0.30MPa,能满足地下室至地上4层直接供水.5层以上设于地下室的变频设备供水。
，共22张图纸

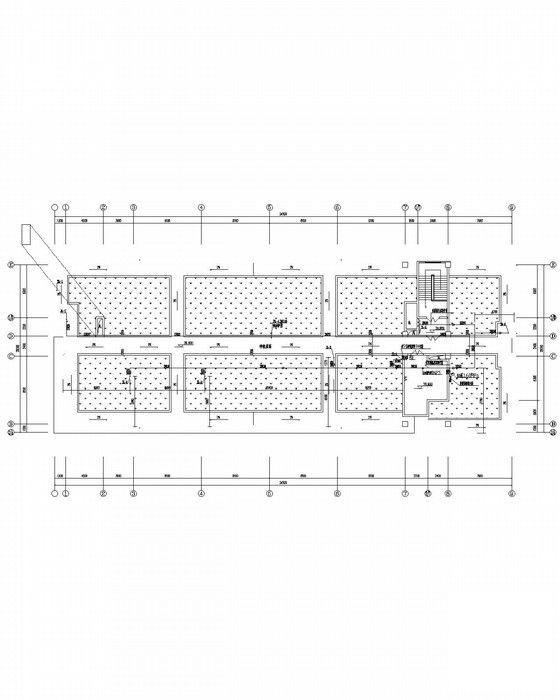

地下室喷淋平面图

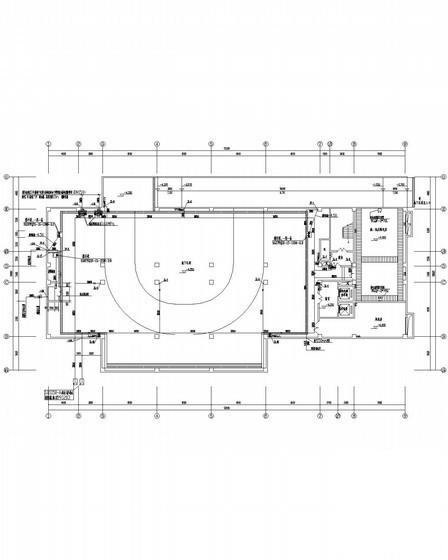

7层给排水平面图

屋顶给排水平面图

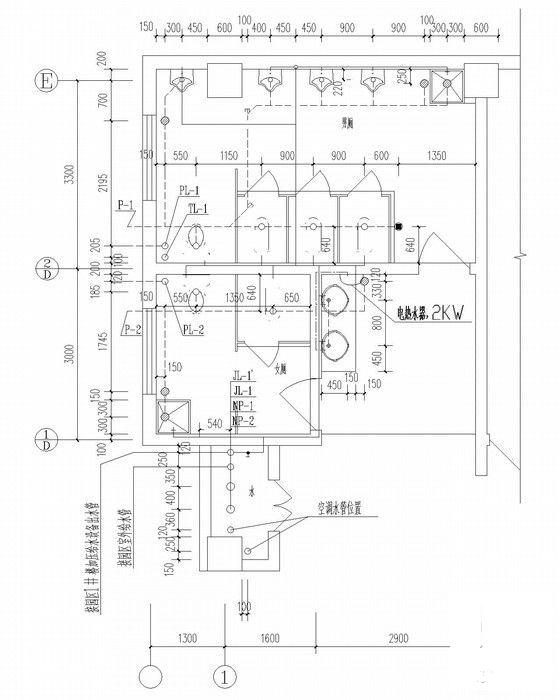

卫生间给排水大样图

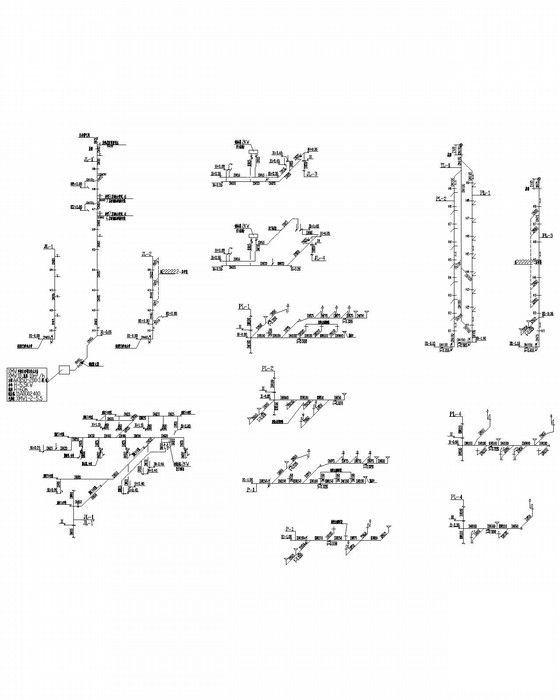

给排水系统图

消防给水系统原理图

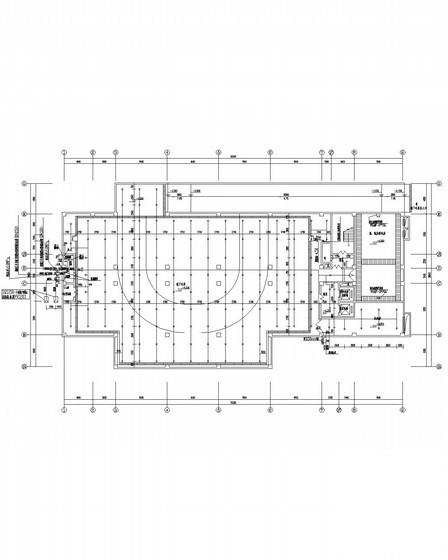

7层喷淋平面图
