一份10层矿工业矿区办公大楼暖通毕业设计方案（套CAD图纸）

dfgaacc · 发表于 2020-3-14 09:48:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：15146平方米
建筑地上层数：10层
图纸设计深度：施工图
参考图纸：19张
设计内容：空调,通风,冷热源
空调系统：全空气系统
项目所在地：湖北

一、项目概要

该项目为邯郸市某矿工业矿区办公大楼,该建筑是一座综合性办公建筑,其主体建筑为地上十层,建筑总高度为38.97m,为混凝土框架结构。各层建筑类别如下:地上1~3层为各类办公室均为开敞式办公区、会议室、档案库、餐厅等用房;4~7层为总工、各科室长及部长办公室、本部门小会议室等用房;8~10层为总工、各科室长及部长值班宿舍及接待客房等用房。该项目建筑面积为15146m2,使用空调系统的总建筑面积为11746m2。该矿区每天有450m3/h的矿井排水,该项目从每天排放的最低29℃的矿井废水中提取热量,供

地源热泵系统进行制热。由热泵机组对办公、餐厅、联合公寓等建筑物冬季供暖和夏季制冷;对全矿主、副井口冬季进行保温防冻;提供生活洗浴用水等。

二、图纸展示

邯郸市矿工业矿区办公大楼

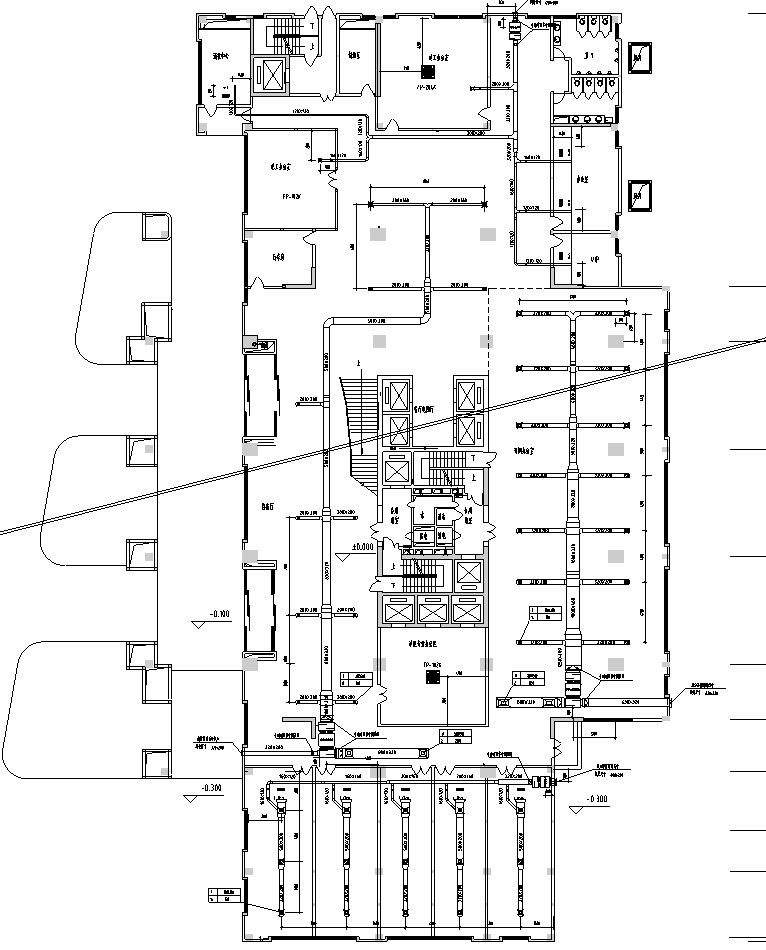

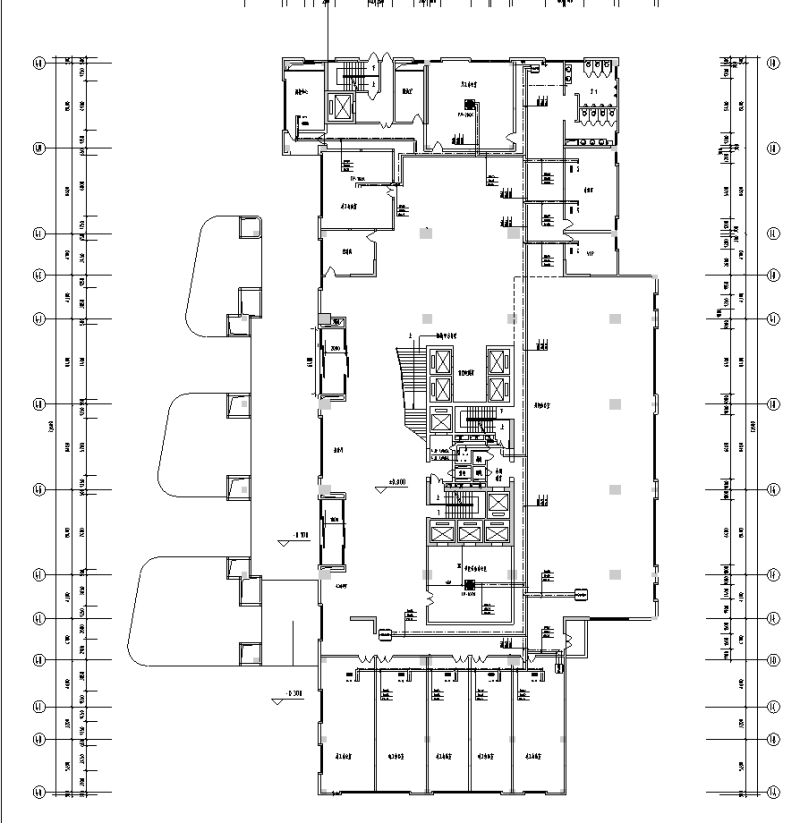

一层空调风系统平面

空调水系统图

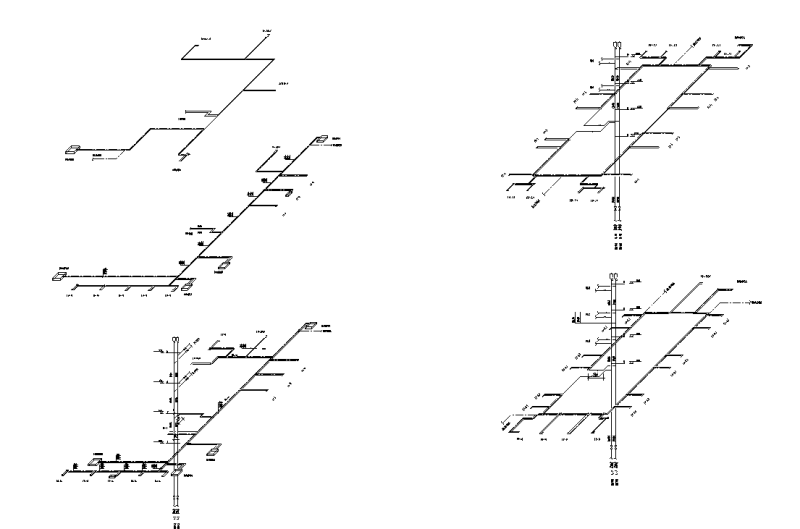

空调水管系统图

热泵机房平面图

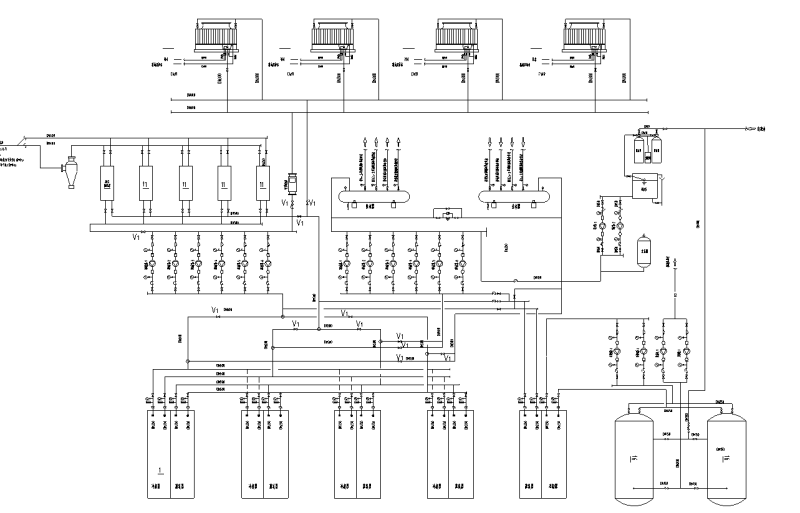

热泵系统原理图

空调机房安装详图

新风机、风机盘管、吊装式空调器安装详图
