一份技术型办公大楼给排水CAD图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：12786.58平方米
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 雨水重现期：3年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：泵房,卫生间
• 项目所在地：云南

附件详情

• 给排水总 平面布置图
• 排水管道搬迁总平面图
• 平面图
• 室内消火栓系统原理图
• 给排水系统原理图
• 自动喷淋平面图
• 雨水跌水井大样图
• 水泵房给排水大样图
• 卫生间给排水大样图

附件详情

该资料为重庆某技术型办公大楼给排水图纸。
项目概要：建筑面积12786.58m平方米 ；建筑高度56.1m。本项目100年一遇洪水的最高标高为249.100。
设计范围：给水系统、污水系统、废水系统、雨水系统、消防给水系统、自动喷淋灭火系统、热水系统。
，共52张图纸。

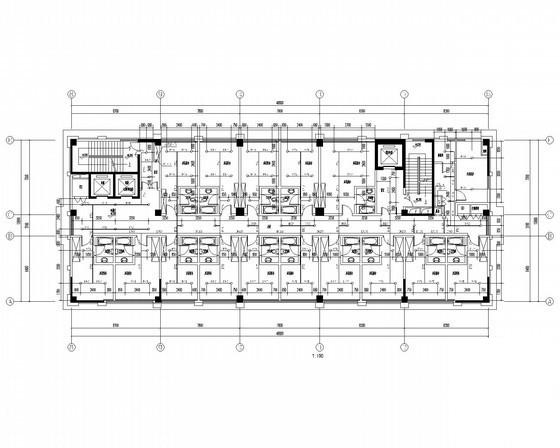

负一层卫生间给排水平面图

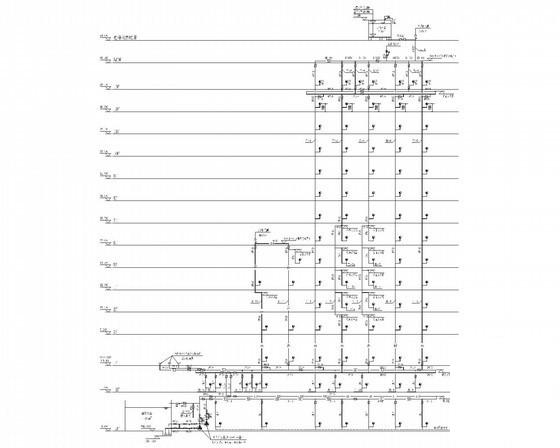

室内消火栓系统原理图

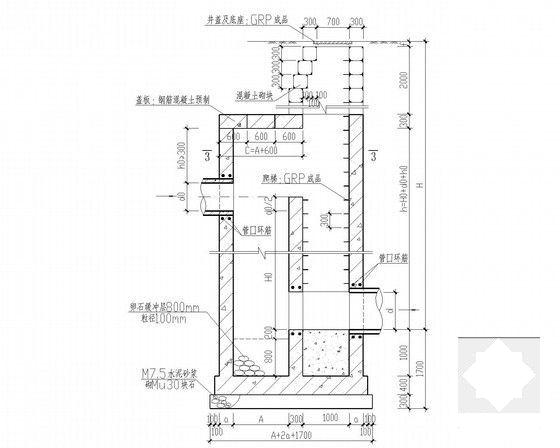

雨水跌水井大样图

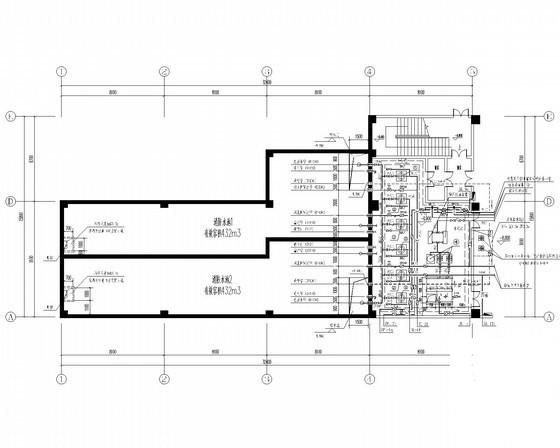

水泵房给排水大样图（一）

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
