该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：商业,酒店
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
参考图纸：38张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,稳压泵,水池
-
供水方式：市政供水,高位水箱供水
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
大样节点：阀门管件
-
热水供应方式：集中热水供应
-
项目所在地：江苏
附件详情
-
说明
-
主要材料表
-
热水系统图
-
消火栓给水系统图
-
生活给水系统图
-
蒸汽系统图
-
雨水系统图
-
污水系统图
-
废水系统图
-
自动喷淋系统图
-
一层平面图
-

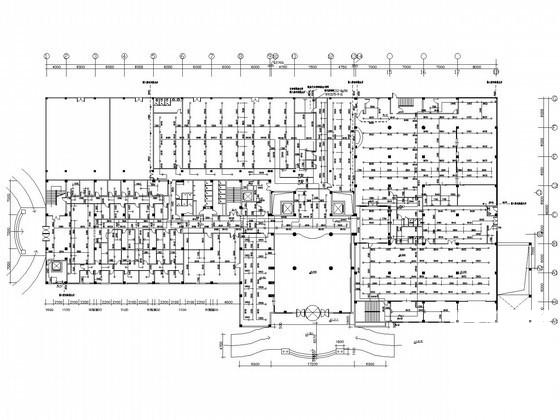

一层自动喷淋平面图
-
二层自动喷淋平面图
-
三层自动喷淋平面图
-
四~五层自动喷淋平面图
-
一层热水及蒸汽管道平面图
-
一层生活给水平面图
-
一层雨水排水平面图
-
一层热水回水平面图
-
一层排水平面图
-
一层消火栓给水平面图
-
二层给排水平面图
-
三层给排水平面图
-
五层给排水平面图
-
屋面排水平面图
-
屋面给水平面图
-
二~五层管道井内管道布置详图
附件详情
该项目位于江苏，属于大型花园商务型连锁酒店，地上共5层，图中尺寸除标高以米计外,其余均以毫米计。该资料图中给水支管墙内暗设 ,排水支管吊顶内暗设 .该资料中卫生间均预留给排水管道 ,具体接管待甲方确定卫生洁具位置后由甲方自行处理 .设计范围：生活给水系统、热水回用系统、废水系统、污水系统、雨水系统、蒸汽系统、消火栓系统、自动喷淋系统。
，共38张图。

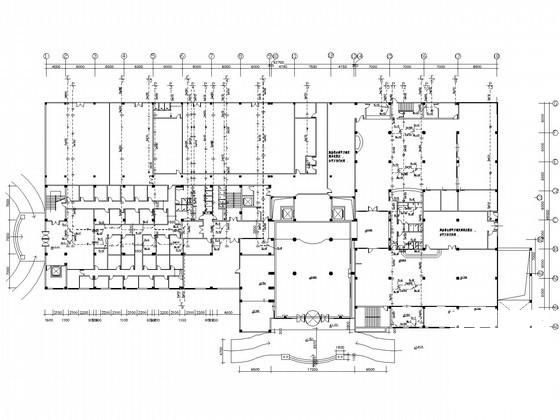

一层排水平面图

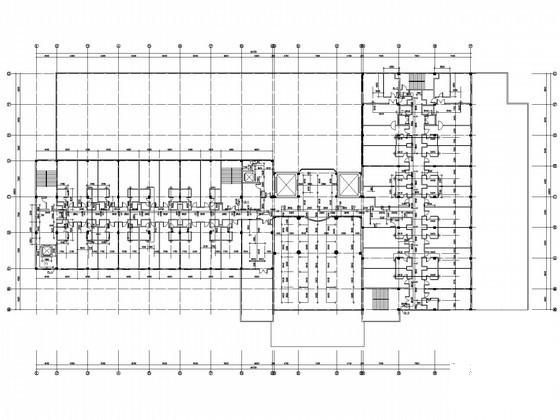

二层自动喷淋平面图

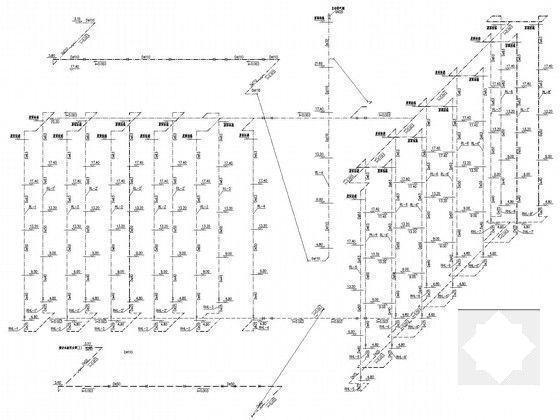

热水系统图

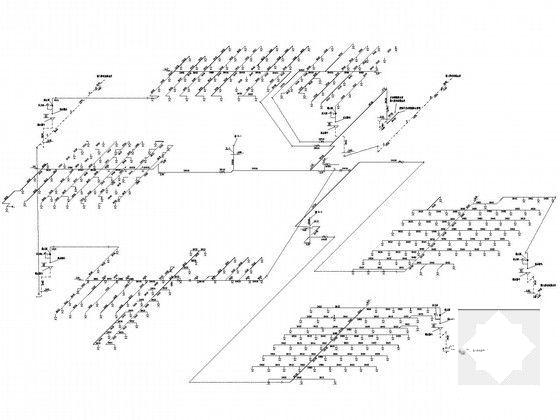

自动喷淋系统图

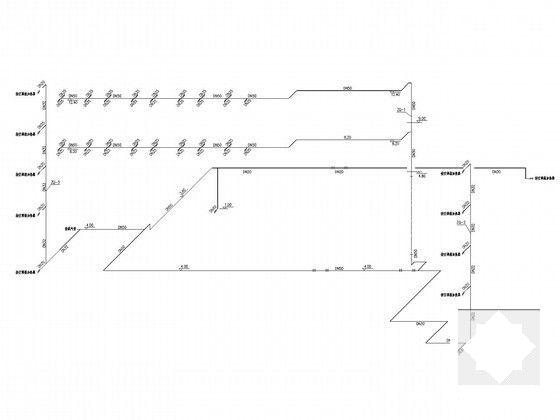

蒸汽系统图
管道井内管道布置详图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
