一份大型商务楼消防CAD施工图纸(火灾报警系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：7807.28平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：水泵站
• 供水方式：市政供水
• 供水分区：无
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：5,15
• 大样节点：水泵,泵房
• 项目所在地：江西

附件详情

• 给排水设计总说明；
• 消火栓系统图；
• 各层消防平面图；
• 消防天面平面图；
• 泵房大样图；
• 火灾报警系统设计说明；
• 各层通风平面图；
• 天面通风平面图；
• 防烟楼梯间加压送风系统图 ；
• 防排烟系统设计与施工统一说明；
• 消防总平面图；

附件详情

项目概况：商务大楼耐火等级二级 .建筑面积17807.28 平方米,建筑高度21.5米,共5层；建建筑火灾危险性为丙级，耐火等级为二级。
设计内容包括：给排水系统，室内外消防栓系统,建筑灭火器配置：大楼的排风、防烟及排烟系统； 火灾自动报警系统 、消防专用电话系统、消防联动控制系统、电梯运行监视控制系统。

图纸15张

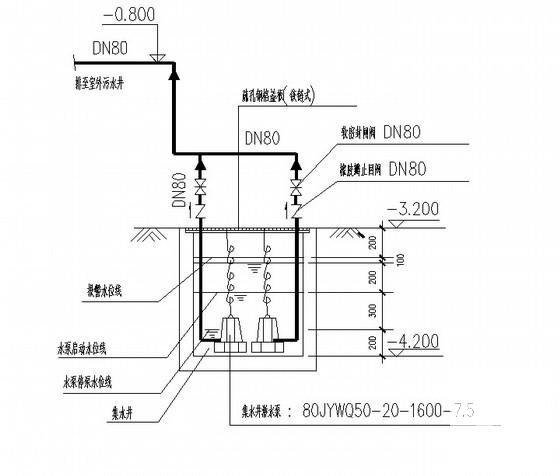

集水井大样图

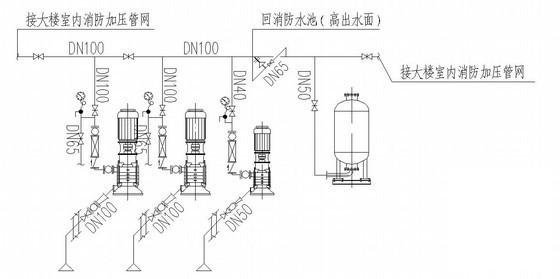

水泵安装示意图

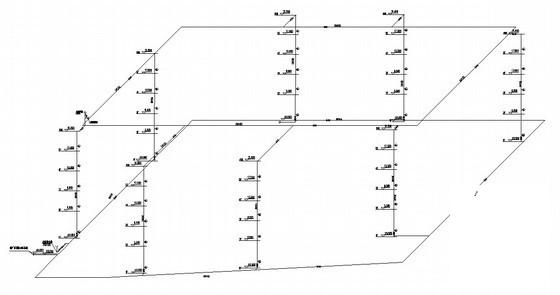

系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
