古建筑群消防施工图纸（2017）(火灾自动报警系统).

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：二级
• 项目地址：河南
• 强电设计：低压配电,电气照明
• 弱电设计：火灾自动报警系统,通信系统,广播系统

该附件为河南古建筑群消防图纸（2017）

一、项目概要:

关帝庙位于许昌市西郊灞陵桥石梁河畔,地理位置较为偏僻,建筑面积1675平方米,北朝南,整体建筑三进院九殿一阁,呈中轴线对称布局。沿中轴线自南向北依次有山门、掖门、拜殿、汉寿亭候大殿、春秋阁。仪门前甬道两侧有钟楼和鼓楼。拜殿和春秋阁前两侧分别有东西配殿、东西厢房,形成三个完整的院落。近代年,关帝庙被国务院公布为第七批全国重点文物保护单位。

二. 设计内容

该资料包括应急照明系统.火灾自动报警及联动控制系统(火灾自动报警及联动控制,由甲方确定专业公司后根据产品进行深化设计。在同时满足当地消防验收要求及设计要求的情况下,可根据产品对线缆规格和系统适当调整).

三、系统概述

1.该项目采用集中火灾自动报警与消防联动控制系统。原有消防控制室设在关帝庙一楼处,有直通室外的出口。

2.采用智能型总线制火灾自动报警与消防联动控制系统,并设置专用的消防联动控制盘和手动控制盘。

3.系统每一总线回路连接探测设备总数不超过180点,每一总线回路连接联动设备总数不超过90点。并在系统总线

关帝庙应急照明平面图

关帝庙火灾图像

消防泵房改造平面图

消防系统图

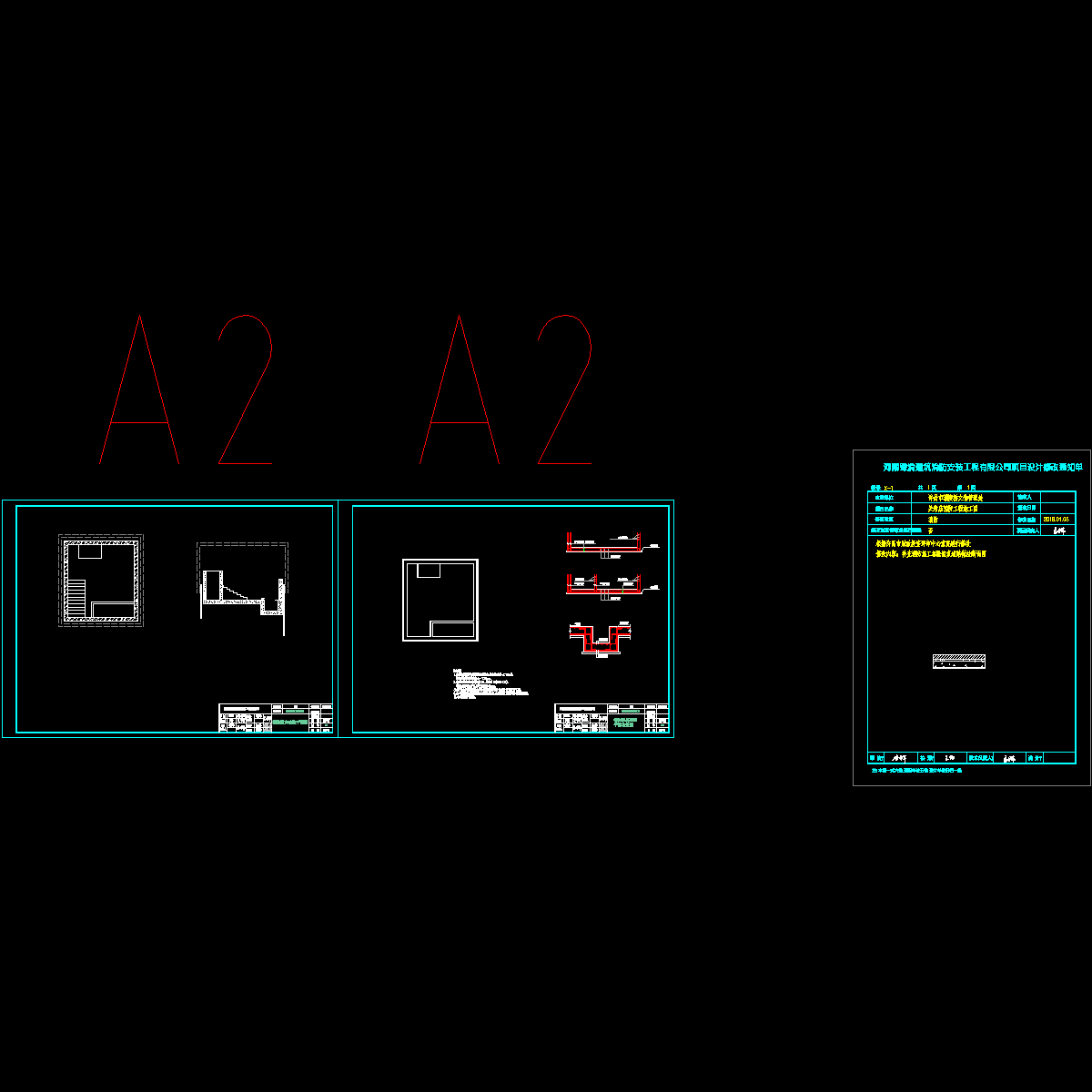

消防泵房基础

文件

关帝庙泵房_t7.dwg

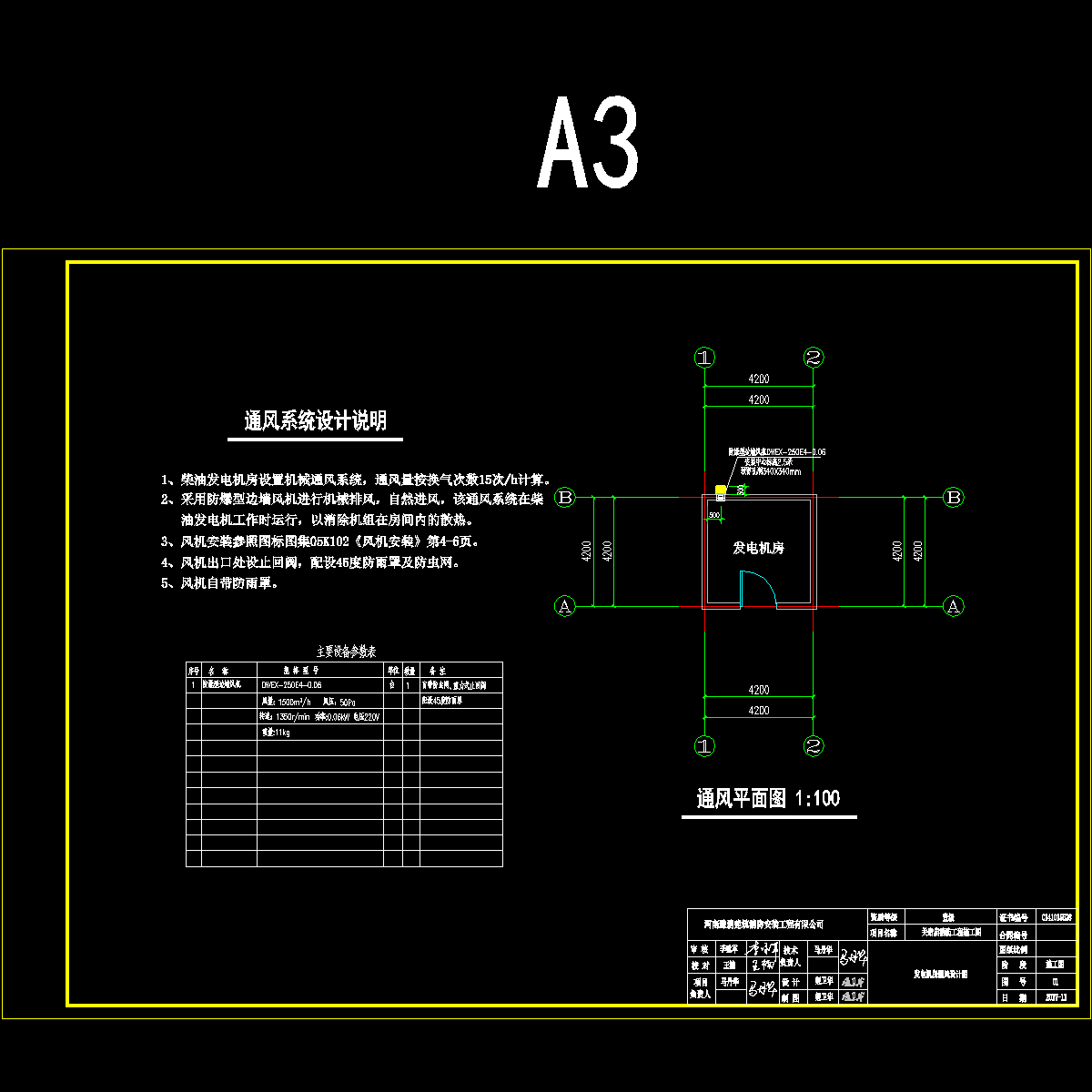

许昌关帝庙柴油发电机房通风.dwg

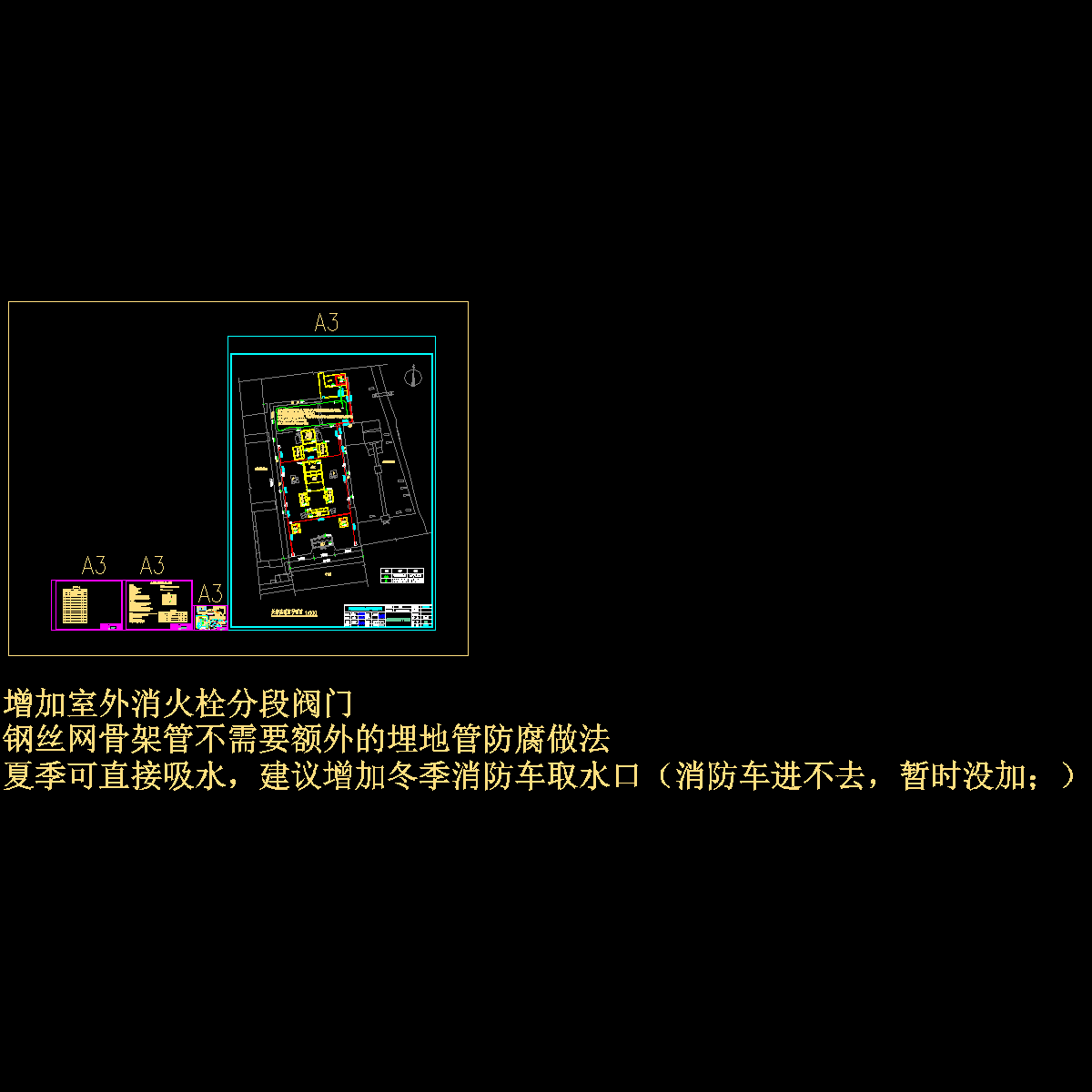

许昌关帝庙消防水_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
