附件设计说明：有
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计面积：7728.5平方米
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：12张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
排水体制：污废合流,雨污分流
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：15
-
大样节点：卫生间
-
项目所在地：江苏
附件详情
-
给排水设计施工说明
-
给排水平面图
-
喷淋系统原理图
-
消火栓系统原理图
-
给排水系统原理图
-
卫生间大样图
附件详情
该项目是扩建的多层办公大楼。项目建筑面积7728.5平方米，地上4层，地下1层，建筑高度20.2米，为多层公共建筑。设计范围包括建筑内给水、排水、消防及其他节水节能措施的设计。
，共12张。

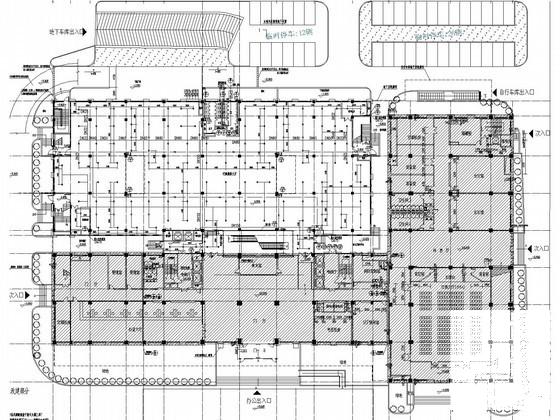

第 1 张图

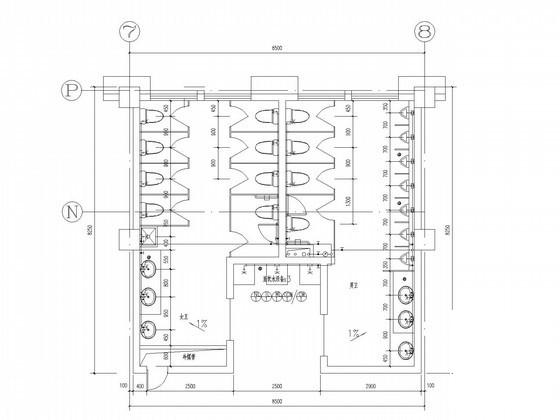

第 2 张图

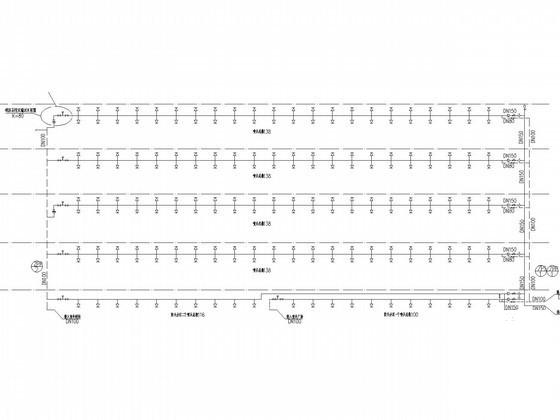

第 3 张图

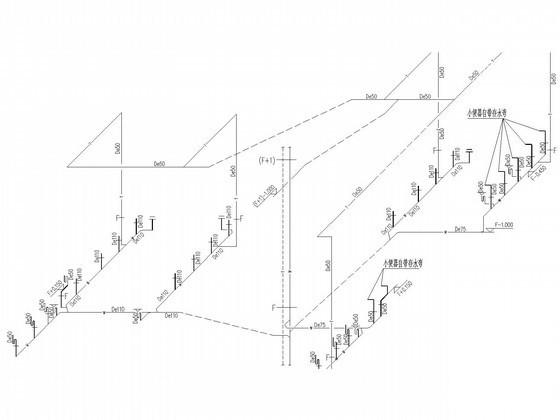

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
