甲级设计院设计3层景观公园结构施工CAD图纸
- 建筑类别：娱乐
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：49张
- 设计年代：近代
附件详情
该项目为重庆某景观公园，建筑多为框架结构，含有管理用房、茶室、商业服务建筑等，基础采用独立基础，6度设防。
该资料包含：
结构设计说明
、基础平面布置图、基础梁平法施工图、独立基础明细表、框架柱
平面布置图
、模板及板配筋图、梁平法施工图等共49张图纸。

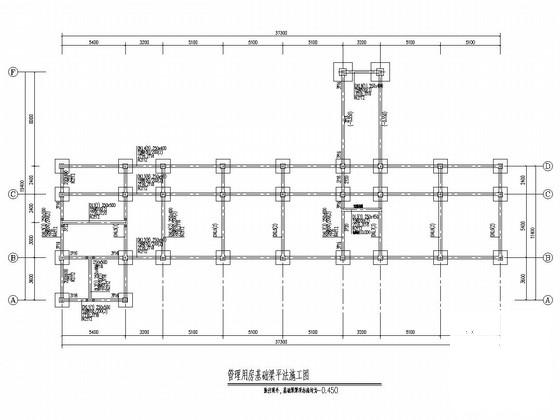

管理用房基础梁平法施工图

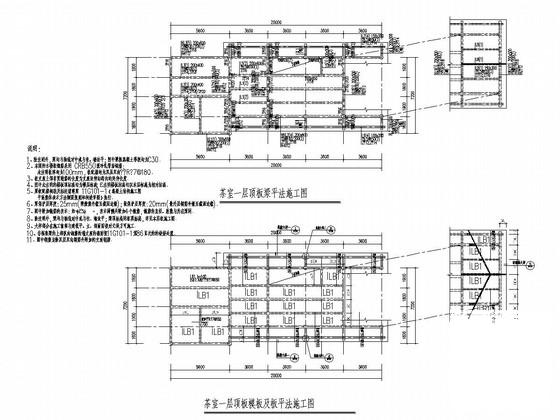

茶室一层顶板模板及板平法施工图

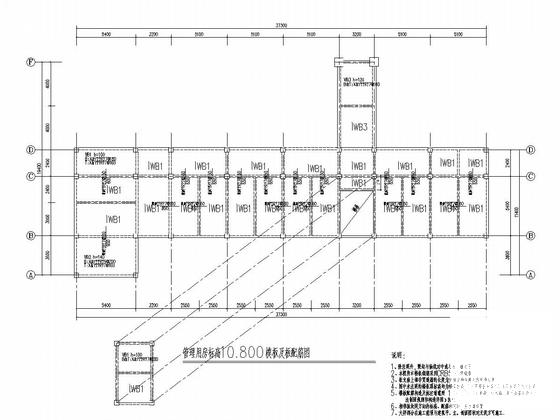

管理用房标高10.800模板及板配筋图

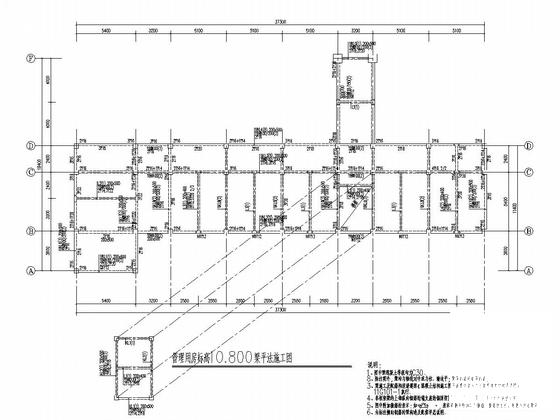

管理用房标高10.800梁平法施工图
商业服务建筑屋面一模板及板配筋图
商业服务建筑屋面一梁平法施工图
管理用房2屋面一模板及板配筋图
2#楼梯结构施工图
管理用房标高7.200梁平法施工图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
设计院施工图纸 - 1 -
设计院施工图纸 - 2 -
设计院施工图纸 - 3 -
设计院施工图纸 - 4 -
设计院施工图纸 - 5 -
设计院施工图纸 - 6 -
设计院施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.72 MB
- 收藏次数：0
-
文件名称：
附件-995888960597675886055.zip
设计院施工图纸下载
