一份6层中学扩建工程给排水消防CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：27972.91平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：66张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房,卫生间
• 项目所在地：浙江

附件详情

• 设计说明
• 水泵房大样图
• 泵房剖面图、集水坑剖面图
• 喷淋系统说明
• 消火栓系统原理图
• 喷淋系统原理图
• 给排水平面图
• 喷淋平面图
• 给排水设计说明
• 给排水原理图
• 给排水通用大样图
• 卫生间给排水大样图

附件详情

该项目为中学扩建工程，总建筑面积27972.91平方米，各个单体均为多层建筑，建筑高度最高为6层行政楼、高度为23.54米。设计内容包括：生活给水、热水、污废水、通气、雨水、消火栓、自动喷水灭火及灭火器配置。
，共66张。

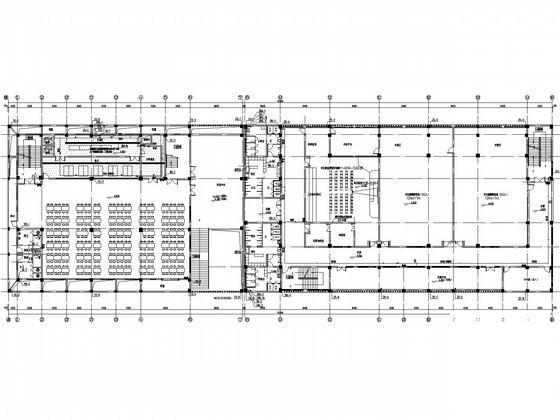

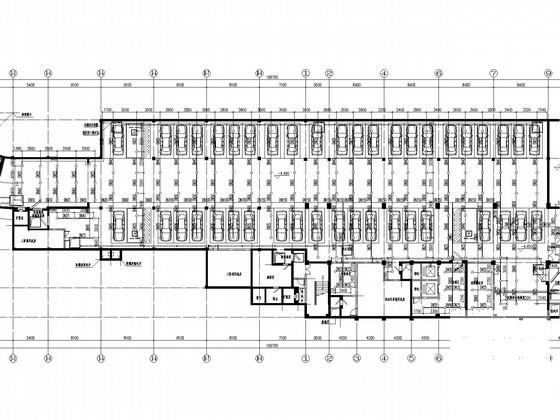

喷淋平面图

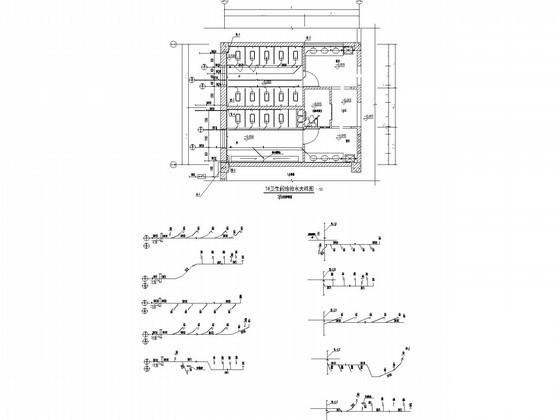

卫生间系统大样图

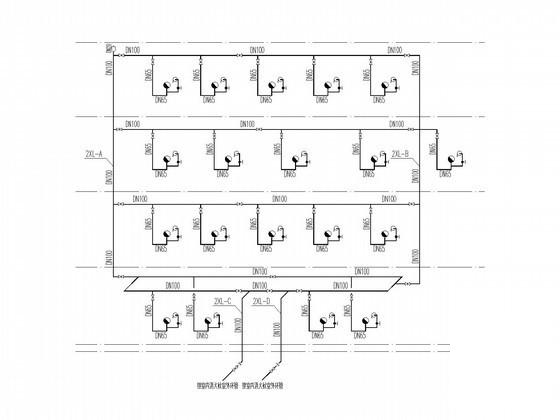

消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
