一份三所中学消防给排水泵房设计CAD施工方案图纸(矩形钢筋混凝土)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、消防给水系统

单体室内消防设计水量15L/S，消防水池补水由深井泵抽水提供。消防水池有效容积为120m。

管理用房配备三公斤手提式磷酸铵盐干粉灭火器MF/ABC3两具。

消防管道均采用内外壁热镀锌钢管,管径<DN100，采用螺纹连接；管径 ≥DN100，采用沟槽式卡箍连接；泵房内溢泄管采用UPVC管，管件连接。

消防水池采用矩形钢筋混凝土蓄水池，作法见05S804。

二、泵房废水系统

单泵集水坑采用橡胶软管夹布连接移动式安装，与室外相连接的废水排出管采用焊接钢管，焊接连接。

三、其他

水泵防噪隔振选用低噪声水泵机组，泵组采用隔振基础；水泵进水管、出水管设 置可曲挠橡胶接头和弹性吊、支架，减少噪音及振动传递、水泵出水管止回阀采用静音式止回阀，减少噪音和防止水锤。泵房的墙壁和天花采取隔音吸音处理。

管道穿钢筋混凝土墙和板、粱时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管。

图中所注尺寸除管长、标高以m计外，其余以mm计。

本图所注管道标高：给水、消防、压力排水管等压力管指管中。

除该资料说明外，施工中还应遵守《建筑给水排水及采暖工程施工及 规

范》GB50242-2002及《给水排水构筑物施工及验收规范》GB50141-2002

该资料说明未述之处, 请按国家现行有关施工及验收规范执行。

水泵房给排水平面图

消防水池接管剖面图

废水系统图

水泵基础螺栓安装详图

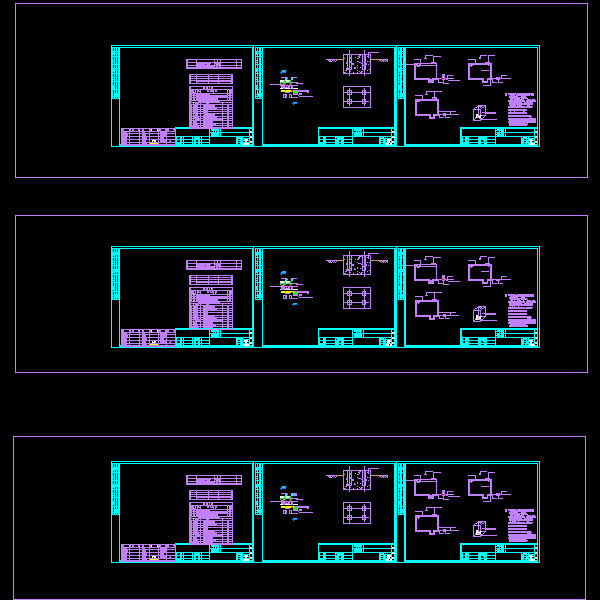

总缩略图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
