一份4层中学宿舍楼给排水消防CAD施工图纸(卫生间大样图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：山东

附件详情

• 给排水设计施工总说明
• 给排水消防平面图
• 卫生间大样图
• 系统原理图

附件详情

建筑层数:四层 高度：15.75m 面积4309.15m2设计范围该项目红线以内室外和室内给水排水及 消防系统 。
，共11张。

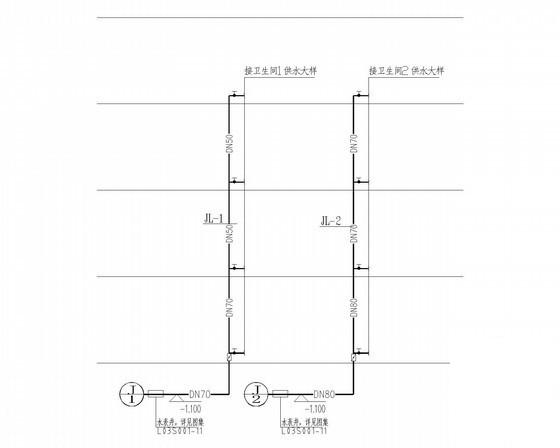

给水原理图

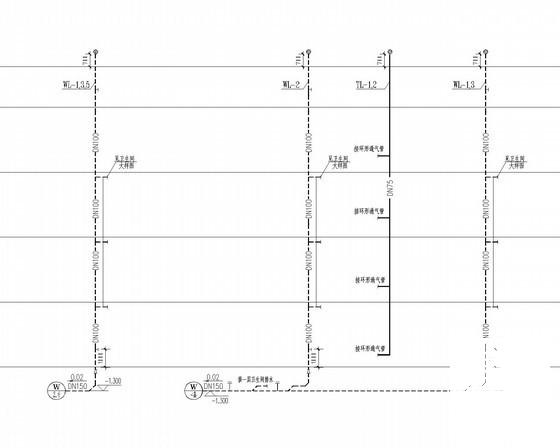

排水原理图

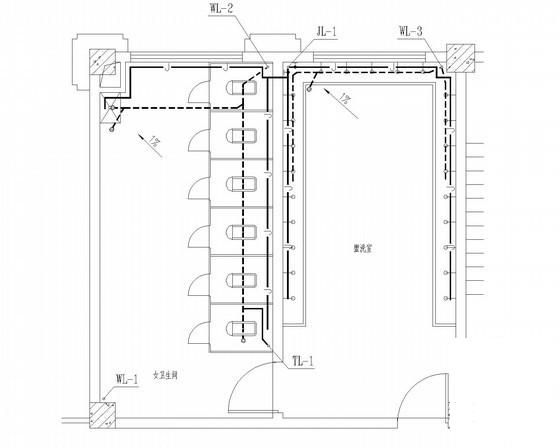

卫生间大样图

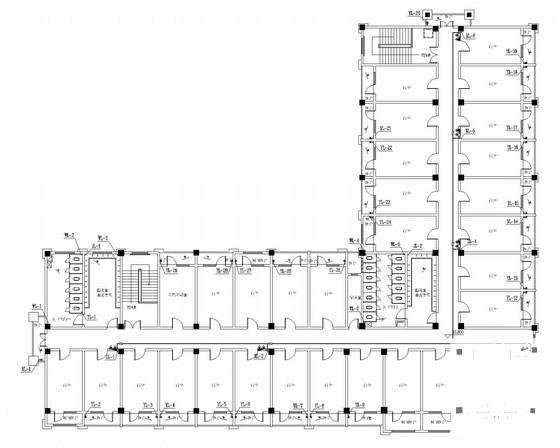

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
