6层中学宿舍楼及2层食堂结构施工CAD大样图

附件详情

该项目是重庆某中学宿舍楼及食堂项目，结构层数：学生宿舍结构层数为6层，食堂结构层数为2层，结构型式：框架结构，抗震设防基本烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。基础形式：人工挖孔桩及独立柱基，基础设计等级为编辑。
该资料包含：结构设计总说明（一~五），基础设计说明（一~二）

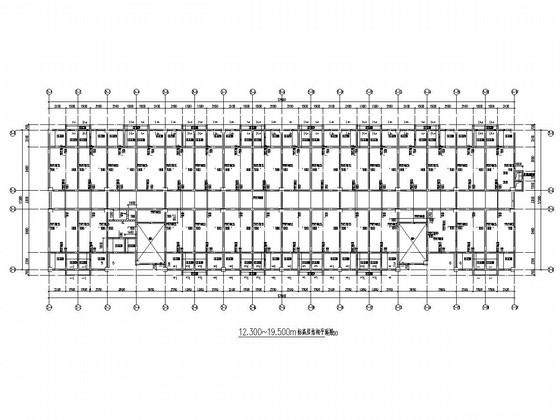

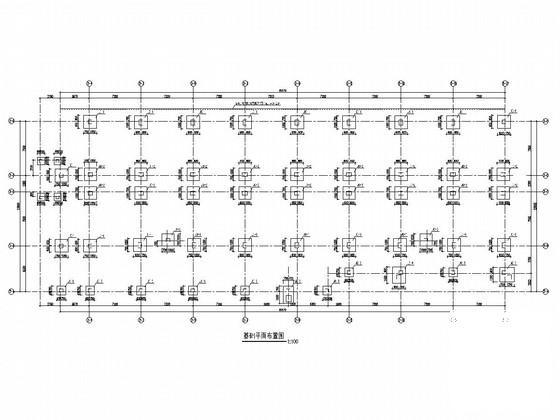

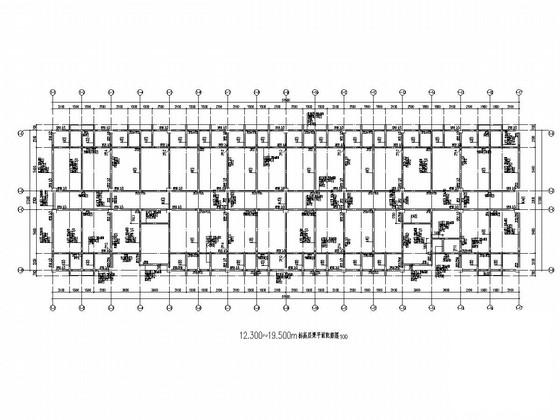

宿舍：宿舍基础说明及大样图，基础布置图，梁板柱配筋图，楼梯图。

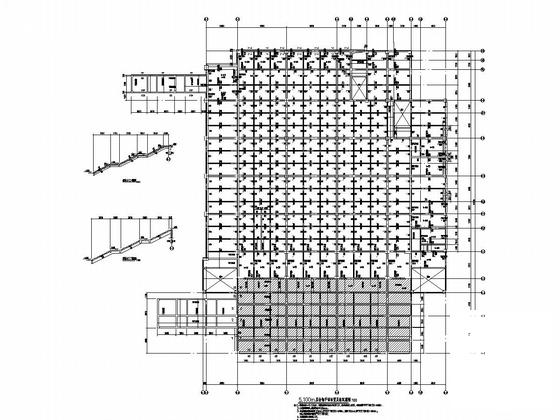

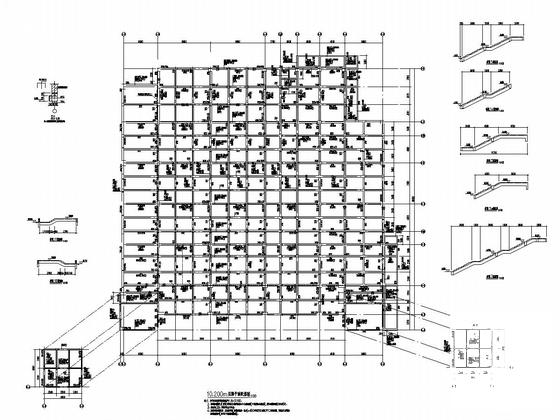

食堂：基础说明及大样图，基础 平面布置图 ，柱平面布置及配筋图，结构平面布置及板配筋图，梁配筋图。
分享投稿时间：近几年3月，总计46张图。
