一份中学食堂及实验楼梁柱加固结构CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育, 餐饮
• 建筑高度：多层建筑
• 地上层数：4、2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构, 钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 参考图纸：16张
• 图纸年代：近代

附件详情

该项目是中学的四层砖混教学试验楼及二层钢筋混凝土框架食堂的抗震加固设计施工图。抗震设防烈度为8度。
加固内容包括：1、对实验楼1~4层墙体及柱子和梁进行加固，2、对食堂框架柱进行加固，3、对食堂混凝土梁进行加固。
加固方法有增大截面、碳纤维布法等。

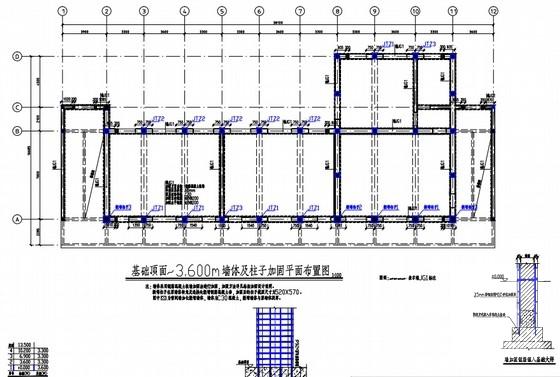

该资料包含：加固设计说明，墙体及柱子加固 ，实验楼墙体及柱子大样图，梁加固平面图；食堂柱加固平面图，食堂梁加固图等共计16张图。
出图时间：2015年10月。图纸为pdf格式。

实验楼一层梁加固平面布置图

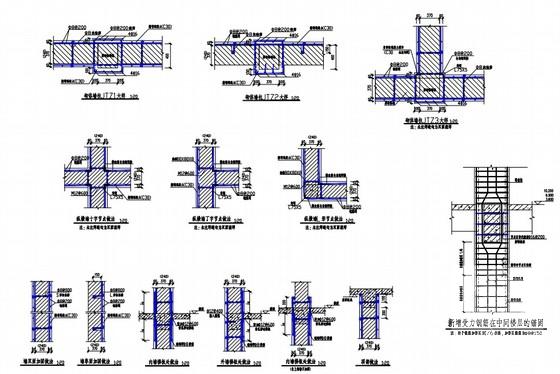

实验楼墙体及柱子节点大样图

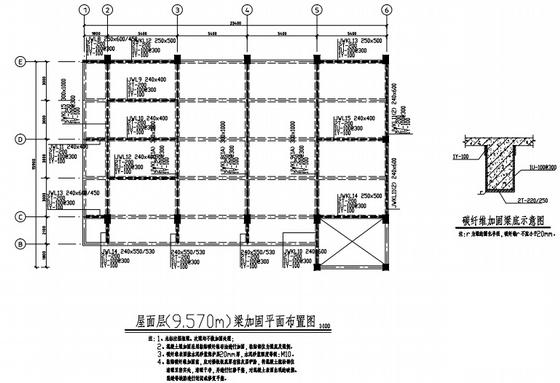

食堂屋面梁加固平面图

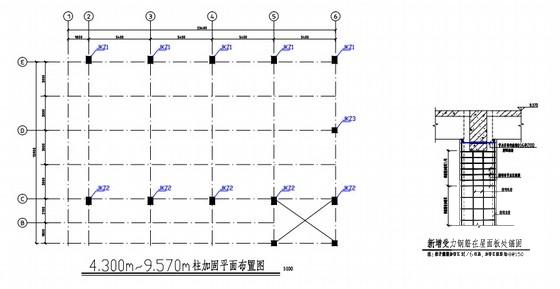

食堂4.3~9.57柱加固平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
