一份4层中学食堂排水CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育,工业建筑
• 建筑高度类型：多层建筑
• 建筑设计面积：2130.7平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：消防排水
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：水池
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：重庆

附件详情

• 给排水总平面图
• 给排水设计总说明
• 卫生间给排水详图
• 卫生间给排水轴侧图
• 给排水系统图
• 消火栓系统图
• 各层给排水平面图
• 四层消防平面图

附件详情

本稿件为[重庆]中学食堂排水施工图，该食堂为地上四层建筑，建筑高度16.35m，总建筑面积2130.7m，建筑耐火等级为二级防火。设计范围：包括建筑给水排水，消防等管道系统。

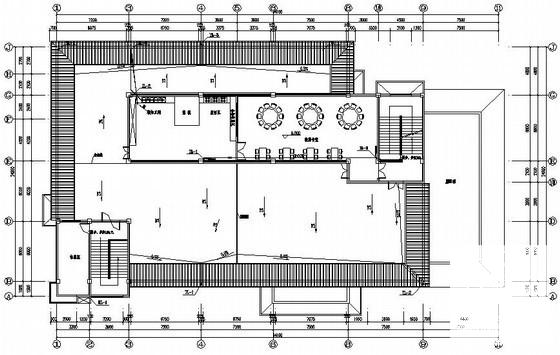

排水平面图

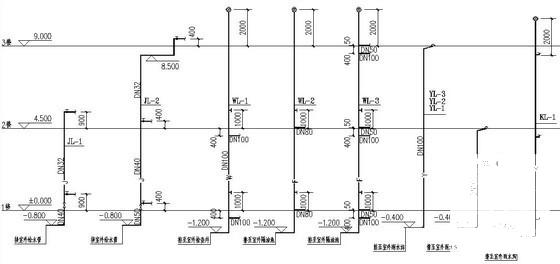

给排水系统图

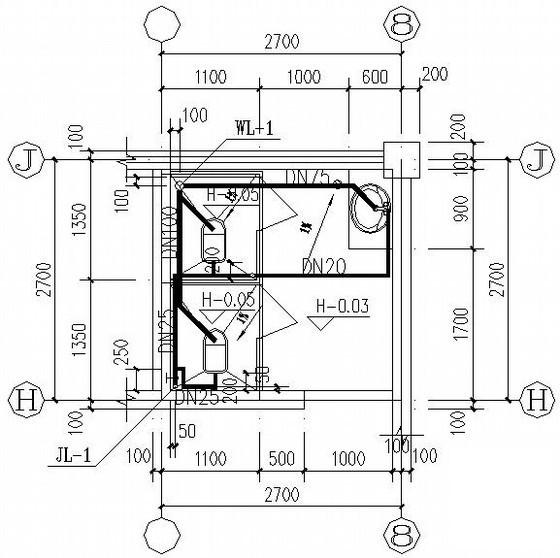

卫生间给排水详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
