一份5层中学给排水CAD施工图纸（实验楼 教学楼一）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育建筑
• 建筑层数：多层建筑
• 建筑设计面积：11180.12平方米
• 建筑高度：21.15m
• 地上楼层：5层
• 设计阶段：施工图设计
• 供水方式：市政供水,气压设备供水
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给水系统,污水排水系统,消火栓系统
• 设置场所火灾危险等级：严重危险级Ⅰ级
• 参考图纸：20张以下
• 设计年代：近代

附件详情

东莞某中学给排水施工图，本项目为实验楼1幢，教学楼1、2、3幢，共5层，主要用途为教室和实验室；建筑面积为11180.118平方米，建筑高度为21.150米。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

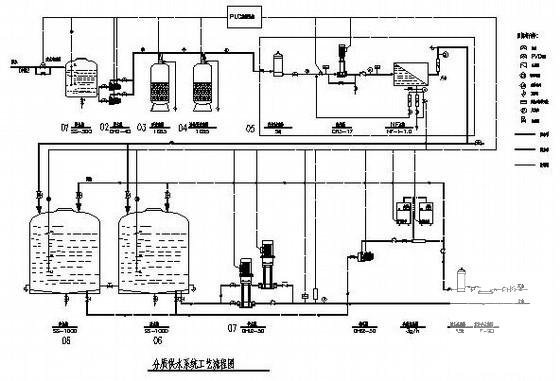

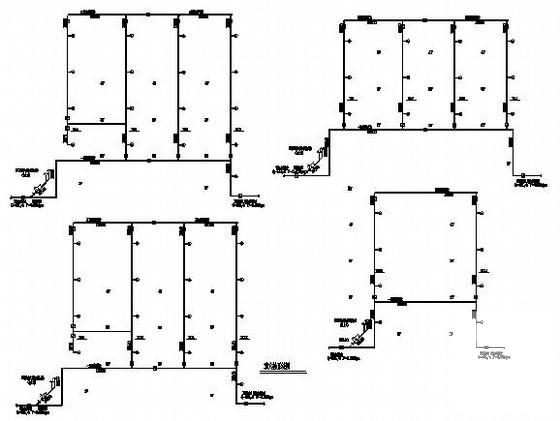

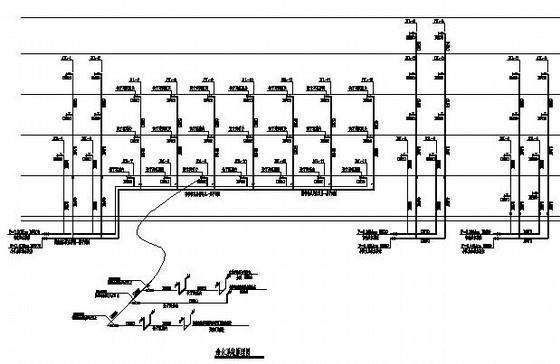

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
