一份4层中学给排水CAD施工图纸（实验楼 教学楼二）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育建筑
• 建筑设计面积：6536.31平方米
• 建筑高度：17.25m
• 地上楼层：4层
• 设计阶段：施工图设计
• 供水方式：市政供水,气压设备供水
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给水系统,污水排水系统,消火栓系统
• 设置场所火灾危险等级：严重危险级Ⅰ级
• 参考图纸：20张以下
• 设计年代：近代

附件详情

东莞某中学给排水施工图，本项目为实验楼2幢，教学楼4、5幢，共4层，主要用途为教室和实验室；建筑面积为6536.307平方米，建筑高度为17.250米。

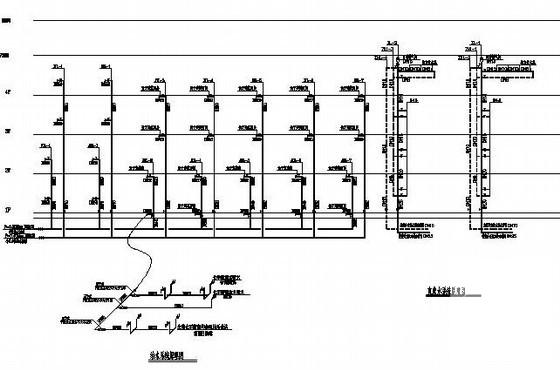

第 1 张图

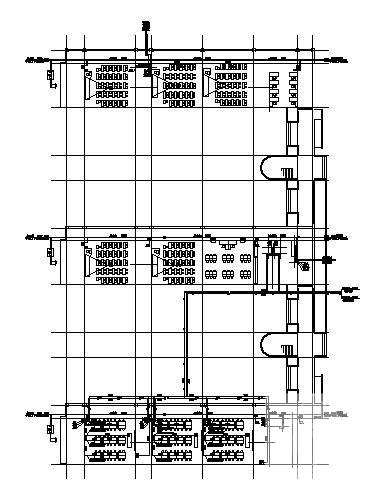

第 2 张图

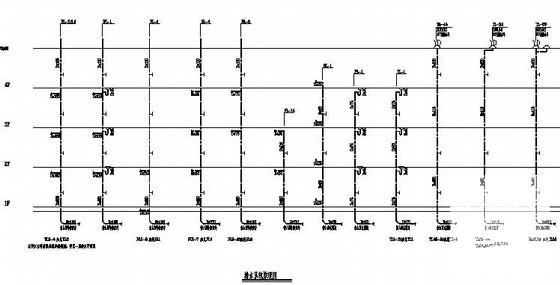

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
