一份知名规划展览馆给排水消防CAD施工图纸(卫生间大样图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：17张
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：泵房
• 项目所在地：重庆

附件详情

• 给排水装修资料目录
• 给排水施工设计说明

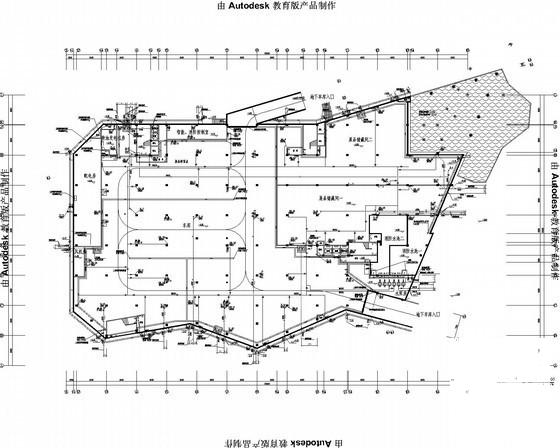

• 给排水 平面布置图
• 喷淋平面布置图
• 给排水系统图
• 水泵房大样图
• 卫生间大样图

附件详情

污水量：最高日污水量按最高日生活给水量90%计，为113m,生化池取120m。屋面雨水设计重现期取8年，雨水量为267L/S.
共17张

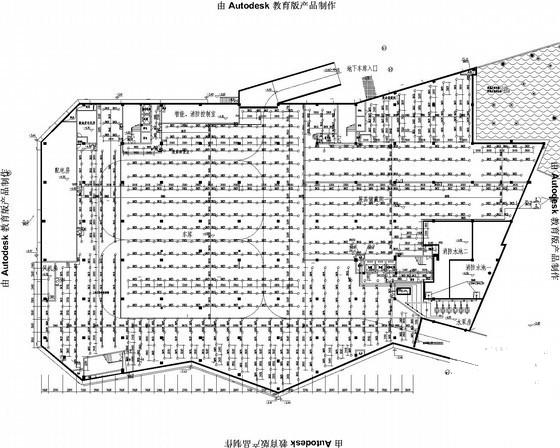

喷淋平面图

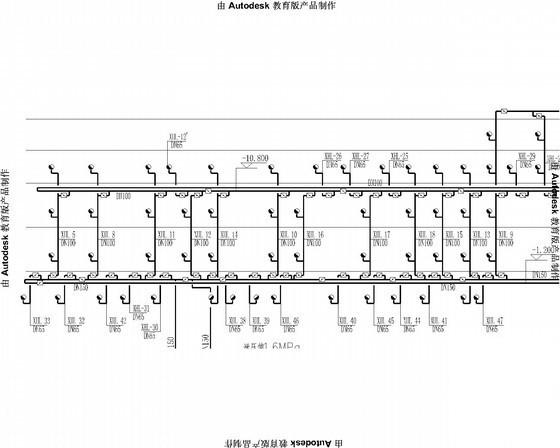

消火栓系统图

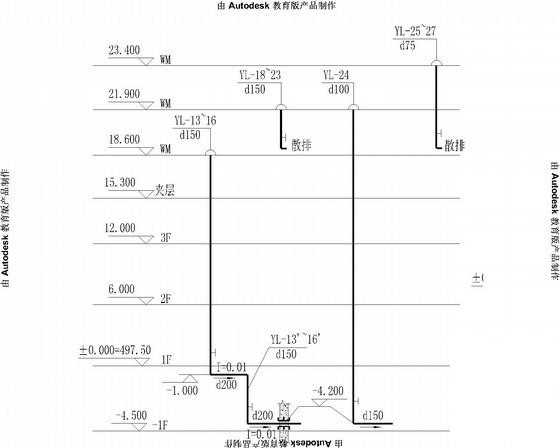

雨水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 21:44:14上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
