箱梁现浇菱形挂篮图纸（总共24页图纸）.

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

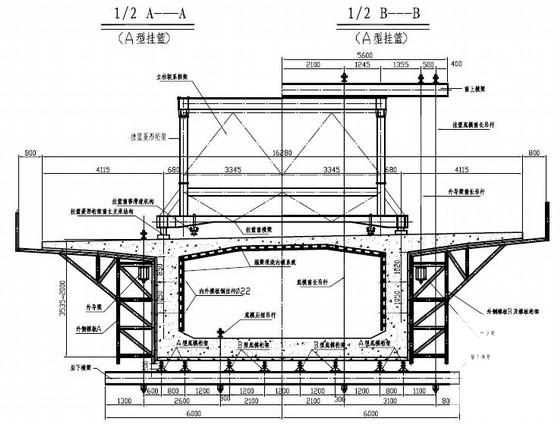

• 总布置图2
• 吊杆预留孔及后锚杆的布置图
• 菱形桁架立面结构图
• 菱形桁架上纵梁改造结构图
• 菱形桁架撑杆及拉杆结构图
• 菱形桁架下纵梁改造结构图
• A型挂篮菱形桁架前横梁结构图
• B型挂篮菱形桁架前横梁结构图
• 桁架立柱及后横梁结构图
• 菱形桁架撑杆联系框架结构图
• 菱形桁架立柱联系框架结构图
• 菱形桁架后锚梁结构图
• 前上横梁结构图
• 前下横梁结构图
• 底模及底模桁架结构图
• 侧模及排架结构5
• 外导梁及走形吊装结构图2
• 菱形桁架上纵梁联系框架结构图

附件详情

菱形挂篮的前移采用液压顶推机构。A型挂篮的结构总重约43吨，B型挂篮的结构总重约为44.2吨。本挂篮在遇6级以上大风时，要求拉缆风固定。挂篮两侧滑道应在同一水平面上，高差控制在1mm内。挂篮后锚杆采用箱梁腹板永久的φ25精轧螺纹钢筋，每根预应力筋分批张拉至25吨。
挂篮其余的吊杆均为φ32精扎螺纹钢筋。
……
共计24张

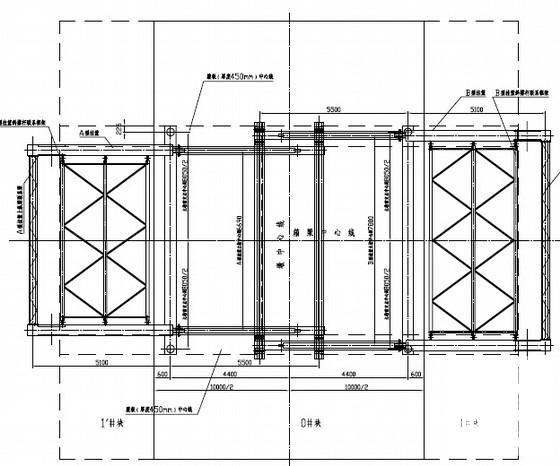

对称浇注1#块时挂篮 平面布置图

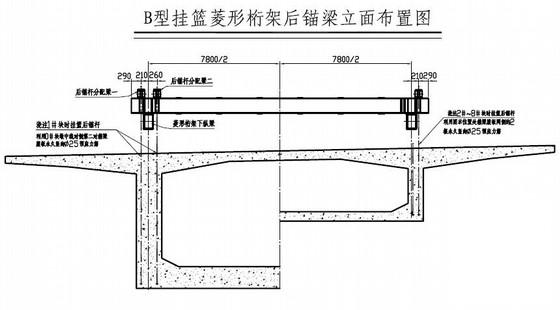

B型挂篮菱形桁架后锚梁立面布置图

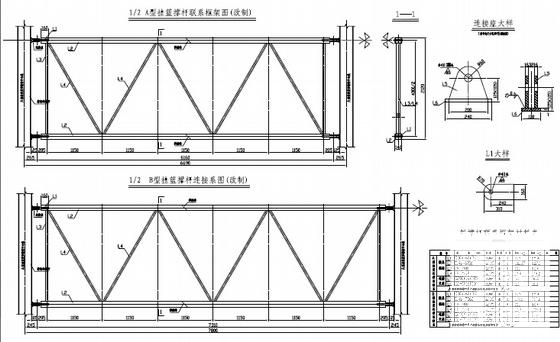

菱形桁架撑杆联系框架结构图

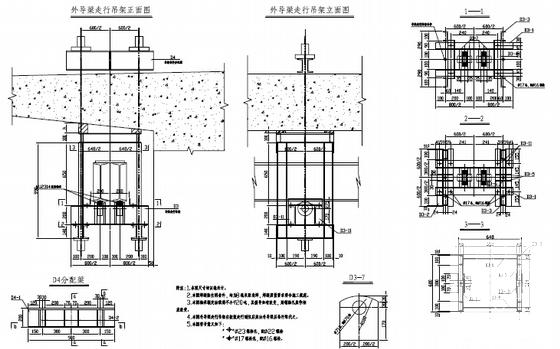

外导梁及走形吊架结构图

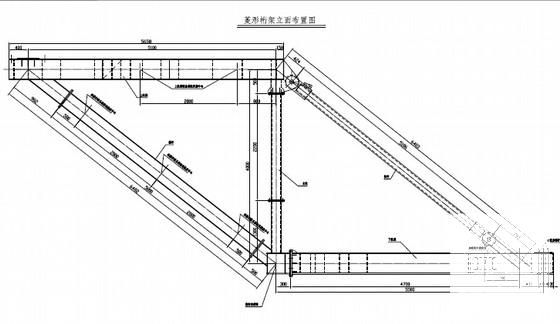

菱形桁架立面结构图

第 1 张图
