[CAD]悬臂浇筑桥梁挂篮施工100米跨菱形挂篮设计图纸.dwg

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

【方案说明】 　　总体构造 　　1、挂篮由主桁系统、底篮系统、行走及锚固系统、模板及调整系统和附属结构（操作平台、爬梯、栏杆等）组成。 　　2、底篮由前下横梁、后下横梁、纵梁、底模组成。前下横梁、后下横梁采用双拼H400型钢，纵梁采用H350型钢。纵梁与前、后下横梁点焊固定。 　　3、吊杆采用直径32mm精轧螺纹钢筋，模板调整采用千斤顶调整。 　　4、不设置后上横梁。悬臂浇筑施工时，前端荷载由吊杆传递到前上横梁，后端荷载由吊杆作用在前一块段已浇混凝土上。 　　5、内模设置两根内滑梁，外模每侧设置一根滑梁,一根导梁。 　　6、挂篮轨道才采用砂浆调整水平，保持主桁垂直。 　　行走与锚固 　　1、挂篮行走采用双轨自锚形式。每榀主桁下两根轨道，两组反扣轮，轨道用压梁、竖向预埋钢筋锚固。主桁前端支座采用滑船形式，与主桁立柱铰接。 　　2、行走轨道采用钢板焊接H型钢，轨道整根布置，两根轨道之间不设置横向联结，现场根据需要采取措施。轨道前移采用挂篮顶起后拖动。 　　3、挂篮行走可采用特制液压千斤顶顶推。 　　4、挂篮行走时吊杆转换： 内模、外模由承重吊杆转换到滚动吊架上。底篮转换到外滑梁上，外模不落到底篮平台上。 　　5、挂篮行走轨道锚固采用梁体竖向预应力直径32mm精轧螺纹钢筋接长锚固。其余采用预留孔穿直径32mm精轧螺纹钢筋锚固。 　　【图纸内容】 　　 挂篮侧面图；挂篮断面图；挂篮后锚图；挂篮平面图；断面布置图；平台总布置图；后下横梁操作平台布置图；挂篮主桁架构造图；下平杆结构图；立柱结构图；后拉杆结构图；上平杆结构图；前斜杆结构图；挂篮横梁构造图；挂篮底篮构造图；挂篮悬吊系统构造图；挂篮滑动系统构造图；预埋孔图 　　 共25张CAD图纸

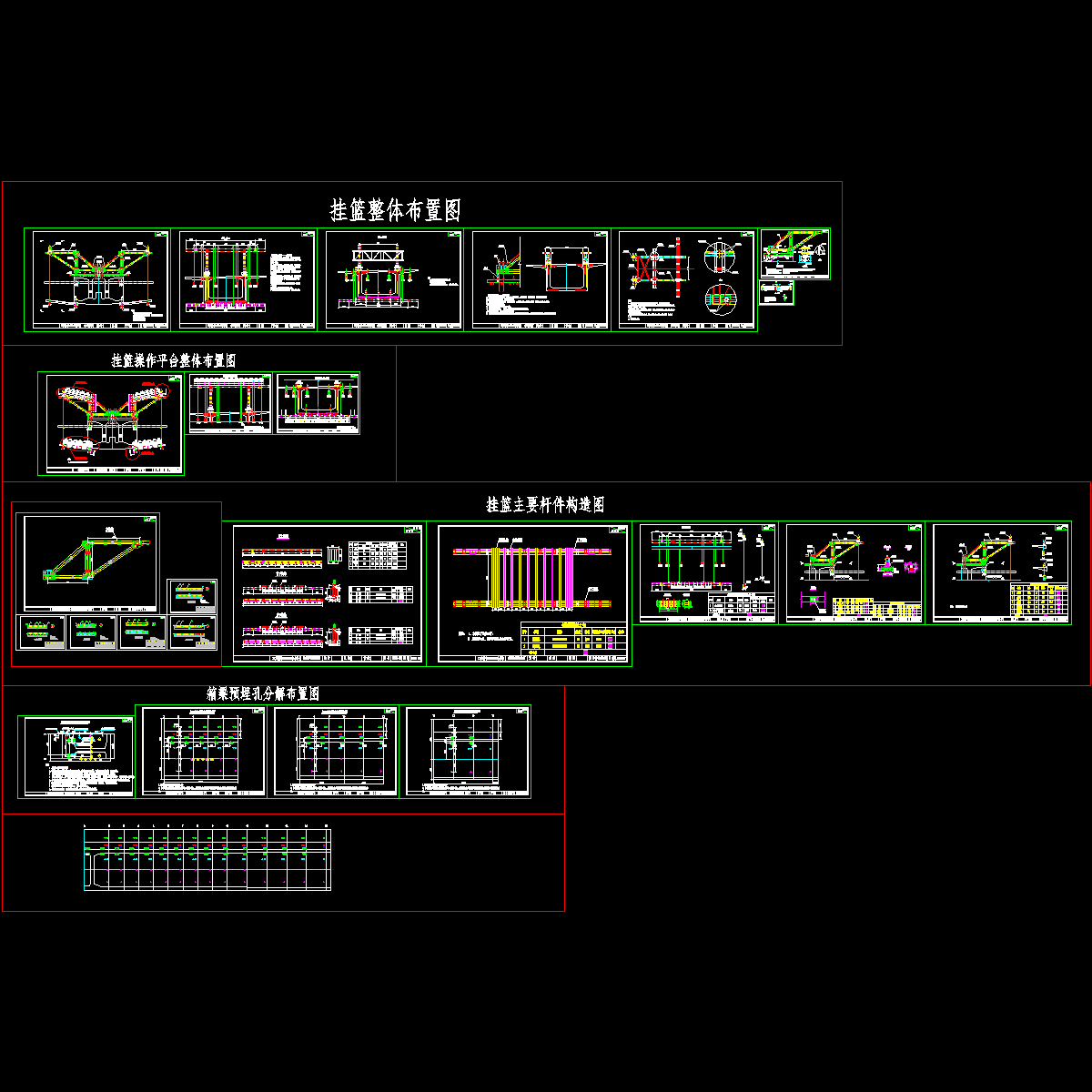

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
