悬臂浇筑桥梁挂篮施工100米跨菱形挂篮设计图纸cad构造图及布置图

附件详情

  • 1.挂篮整体布置图
  • 2.挂篮操作平台整体布置图
  • 3.挂篮主要杆件构造图
  • 4.箱梁预埋孔分解布置图

附件详情

【方案说明】
总体构造
1、挂篮由主桁系统、底篮系统、行走及锚固系统、模板及调整系统和附属结构(操作平台、爬梯、栏杆等)组成。
2、底篮由前下横梁、后下横梁、纵梁、底模组成。前下横梁、后下横梁采用双拼H400型钢,纵梁采用H350型钢。纵梁与前、后下横梁点焊固定。
3、吊杆采用直径32mm精轧螺纹钢筋,模板调整采用千斤顶调整。
4、不设置后上横梁。悬臂浇筑施工时,前端荷载由吊杆传递到前上横梁,后端荷载由吊杆作用在前一块段已浇混凝土上。
5、内模设置两根内滑梁,外模每侧设置一根滑梁,一根导梁。
6、挂篮轨道才采用砂浆调整水平,保持主桁垂直。
行走与锚固
1、挂篮行走采用双轨自锚形式。每榀主桁下两根轨道,两组反扣轮,轨道用压梁、竖向预埋钢筋锚固。主桁前端支座采用滑船形式,与主桁立柱铰接。
2、行走轨道采用钢板焊接H型钢,轨道整根布置,两根轨道之间不设置横向联结,现场根据需要采取措施。轨道前移采用挂篮顶起后拖动。
3、挂篮行走可采用特制液压千斤顶顶推。
4、挂篮行走时吊杆转换: 内模、外模由承重吊杆转换到滚动吊架上。底篮转换到外滑梁上,外模不落到底篮平台上。
5、挂篮行走轨道锚固采用梁体竖向预应力直径32mm精轧螺纹钢筋接长锚固。其余采用预留孔穿直径32mm精轧螺纹钢筋锚固。
【图纸内容】

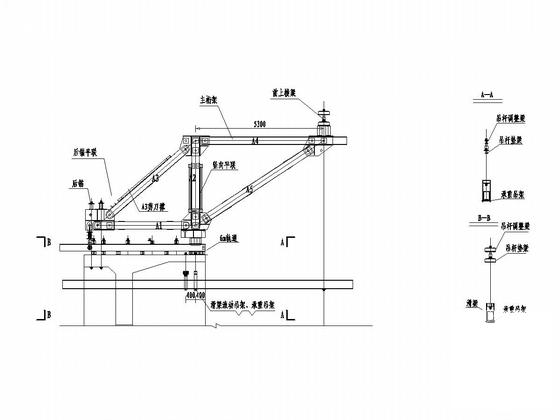

挂篮侧面图;挂篮断面图;挂篮后锚图;挂篮平面图;断面布置图;平台总布置图;后下横梁操作平台布置图;挂篮主桁架构造图;下平杆结构图;立柱结构图;后拉杆结构图;上平杆结构图;前斜杆结构图;挂篮横梁构造图;挂篮底篮构造图;挂篮悬吊系统构造图;挂篮滑动系统构造图;预埋孔图
共25张CAD图纸,20

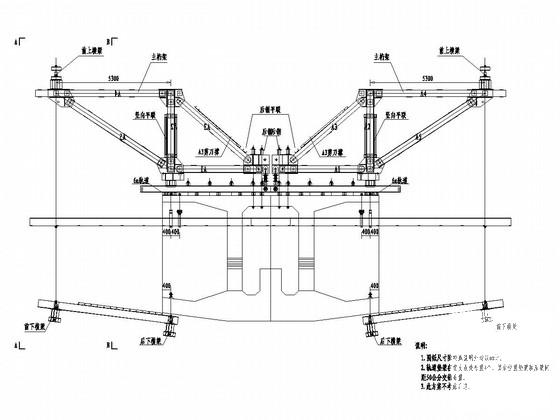

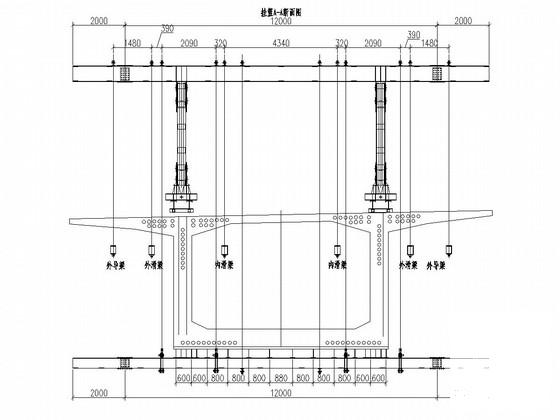

挂篮断面图

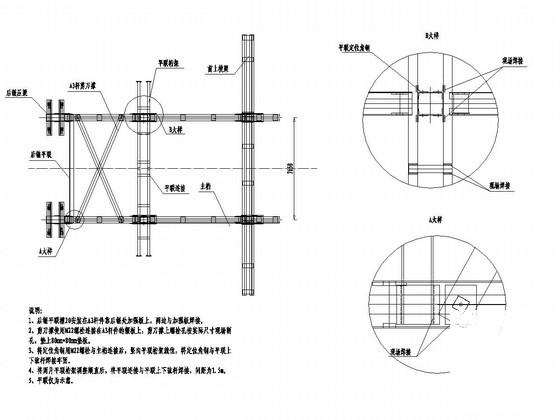

挂篮平面图

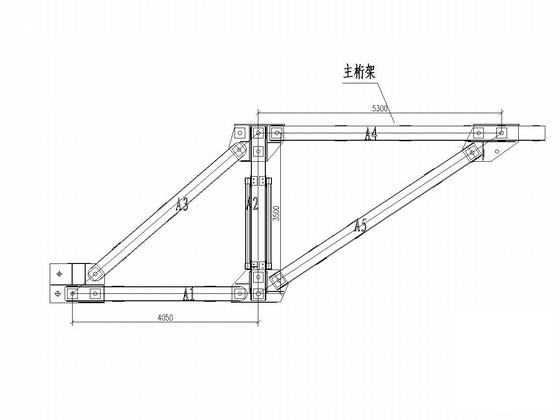

主桁架

挂篮滑动系统构造图

操作平台总布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 悬臂浇筑桥梁挂篮施工图 - 1
    悬臂浇筑桥梁挂篮施工图 - 1
  • 悬臂浇筑桥梁挂篮施工图 - 2
    悬臂浇筑桥梁挂篮施工图 - 2
  • 悬臂浇筑桥梁挂篮施工图 - 3
    悬臂浇筑桥梁挂篮施工图 - 3
  • 悬臂浇筑桥梁挂篮施工图 - 4
    悬臂浇筑桥梁挂篮施工图 - 4
  • 悬臂浇筑桥梁挂篮施工图 - 5
    悬臂浇筑桥梁挂篮施工图 - 5
  • 悬臂浇筑桥梁挂篮施工图 - 6
    悬臂浇筑桥梁挂篮施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
