大桥改造工程现浇施工方案(悬臂浇筑)

tyuxxjjgg · 发表于 2020-4-7 20:40:10

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

第1章编制依据 1
第2章项目概要 2
2.1工程概述 2
2.2主要工程量 3
第3章箱梁施工 4
3.1 箱梁施工工艺流程 4

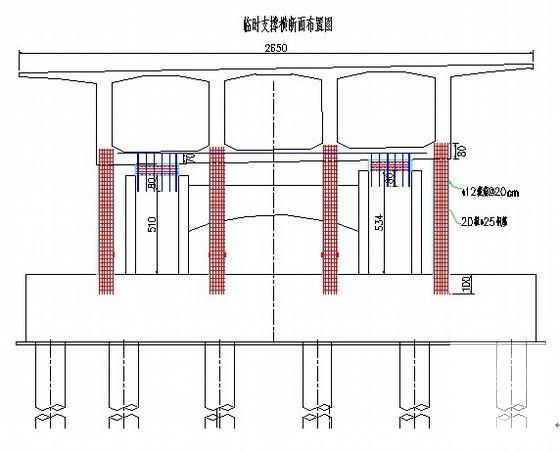

3.2墩梁临时锚固施工 5
3.3 0#块施工及边跨直线段施工 7
3.4 挂篮悬浇施工 23
3.5边跨现浇段及合拢段施工 31
3.6挂篮悬臂施工监控 34
第4章质量、安全、环保措施 39
4.1质量保证措施 39
4.2冬雨季及热期施工措施 42
4.3成品保护措施 43
4.4 安全保证措施 44
4.5 文明施工 47
4.6 环保措施 47
4.7 应急预案 48
第5章主要人员及设备计划 53
5.1 主要劳动力使用计划 53
5.2 主要设备使用计划 53
5.3 主要材料使用计划 54
5.4 施工计划 54

附件详情

资料主要介绍边跨支架浇筑，0#块支架浇筑及挂篮悬臂浇筑和合拢段施工。
本次桥接线改造范围全长约1.453km，新建大桥跨越航道，桥梁中心线与河道中心线交角为87度。
新建大桥主桥桥梁通航净空尺寸70×7m（净宽×净高），设计最高通航水位3.063m（1985年国家高程基准）。引桥采用25m先张法预应力砼简支板梁，总体跨径布置为5×25m+5×25m+（55+90+55）m+4×25m+4×25m。主桥采用55m+90m+55m预应力砼变截面连续梁结构，总长200m。双幅断面，每幅采用单箱三室截面，箱梁底宽18.25m，两侧翼缘板悬臂长4m，左幅顶面宽25.98m，右幅顶面宽26.50m，左右幅间距2㎝。各幅箱梁横桥向顶、底板保持平行，腹板保持铅直，设2.0%单向横坡。箱梁0#块节段共长12.0m，在支架上现浇。两侧各有11个悬浇节段。共3个合拢段，长度均为2.0m。边跨现浇段长8.920m，在支架上浇筑。
该项目中主墩及边墩均于墩身设盆式橡胶支座，支座采用GPZ(近代)型支座。
主桥箱梁分4个“T”构进行悬臂施工，其中挂篮悬臂浇筑节段为1~11#节段，最大块砼重284.7吨（第1#节段）。混凝土节段的施工周期按12~15天计算。
......
共74页。

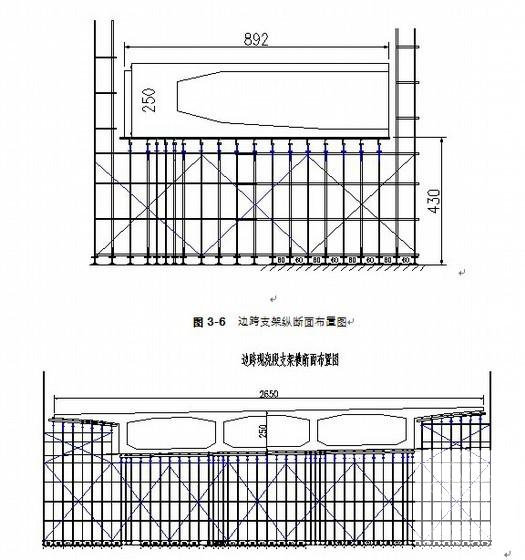

边跨支架横纵断面布置图

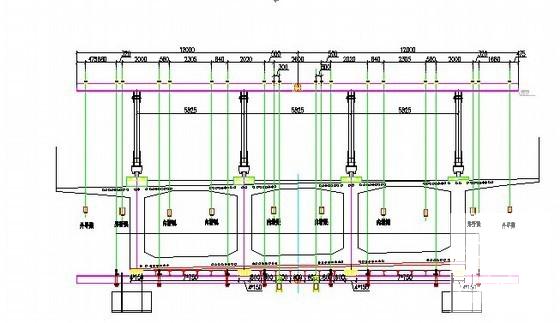

挂篮总体结构图

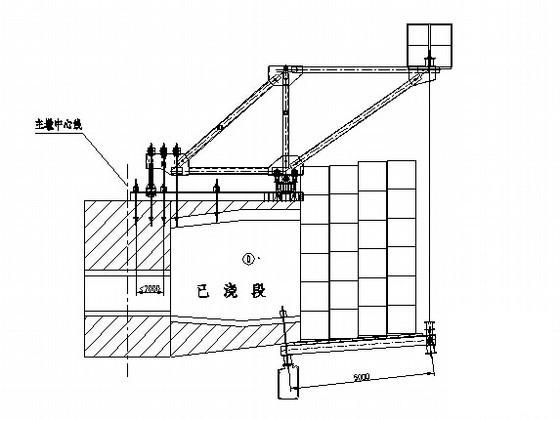

挂篮预压结构图

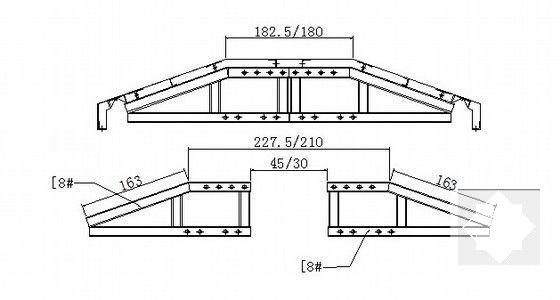

内顶模框架结构图
