大桥连接线升级改造工程路线交叉施工大样图cad布置图

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：二车道
• 设计时速：40
• 干线：否
• 位置：重庆
• 设计年代：近代
• 附属：中小桥涵

该附件为： 大桥连接线升级改造工程路线交叉施工图cad ，格式为dwg，同类工程可下载参考。

一、项目概要：

1. 本项目通过地区为重庆市xx镇，路线两侧主要为河流、山谷、耕地、鱼塘及居民用地，本项目采用二级公路标准建设，设计速度40km/h，部分困难路段降低标准建设，路基宽度为8.5m。
2. 被交道路主要为两侧居民区进出口、通往乡场道路等，平面交叉及平交口分布较稀疏且间距较大。根据本项目的实际情况，在满足沿线居民生活、出行、生产的前提下，按照《公路路线设计规范》（JTG D20-2017）的要求设置平面交叉及平交口。
3. G348xx大桥段升级改造工程共设置平面交叉60处。全段无互通式立体交叉和分离式立体交叉

二、编制依据：

1. 《公路工程技术标准》（JTG B01-近代）
2. 《公路路线设计规范》（JTG D20-2017）
3. 《公路路基设计规范》（JTG D30-近代）
4. 《公路沥青路面设计规范》（JTG D50-2017）

三、相关图片：




以下是该附件的部分文件列表：

文件名称	文件大小
S6-3平面交叉大样图.dwg	0.53 MB
S6-4平面交叉布置图.dwg	0.29 MB
S6-1说明.doc	0.04 MB
S6-2平面交叉设置一览表1.xls	0.45 MB

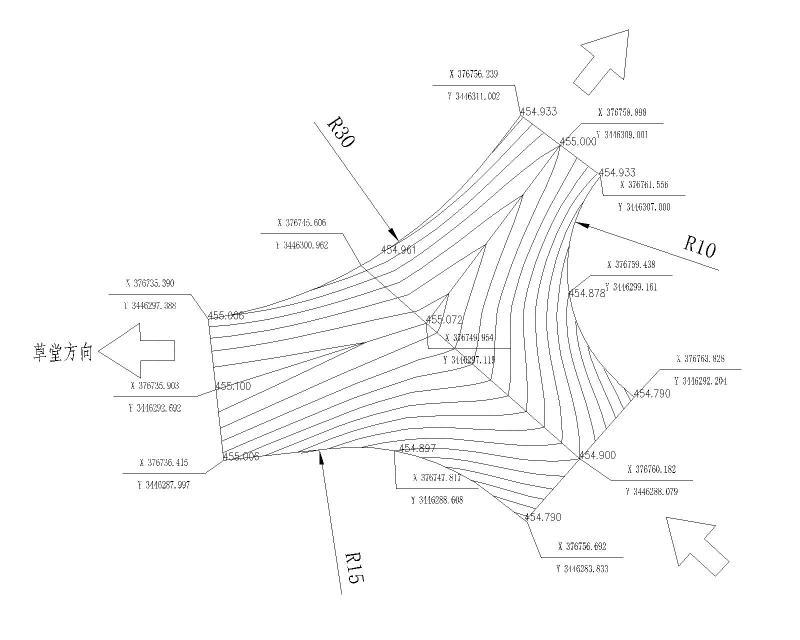

交叉口竖向布置图

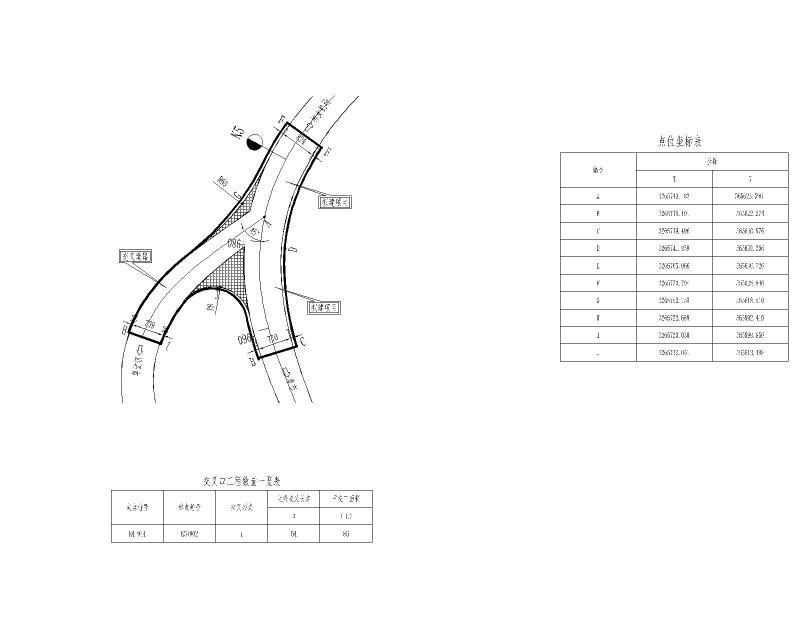

平面交叉布置图

平面交叉大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
